Як визначити ККД холодильної машини

У сучасному промисловому світі, де кожна деталь має значення, холодильні машини відіграють критично важливу роль у незліченній кількості процесів – від зберігання продуктів та охолодження виробничих ліній до забезпечення комфортного мікроклімату у великих приміщеннях. Однак, просто мати холодильну машину недостатньо. Справжнім показником її цінності та економічної доцільності є її ефективність. Розуміння того, як визначити коефіцієнт корисної дії (ККД) холодильної машини, дозволяє не тільки оптимізувати експлуатаційні витрати, але й забезпечити стабільну та надійну роботу обладнання. Ця стаття - повний гід, який докладно розкриє методи розрахунку ККД, фактори, що на нього впливають, та сучасні підходи до підвищення енергоефективності холодильного обладнання, бо для обладнання, такого як чилер для МРТ, де необхідно підтримувати надзвичайно точні температурні режими, будь-які коливання ККД можуть мати критичні наслідки.

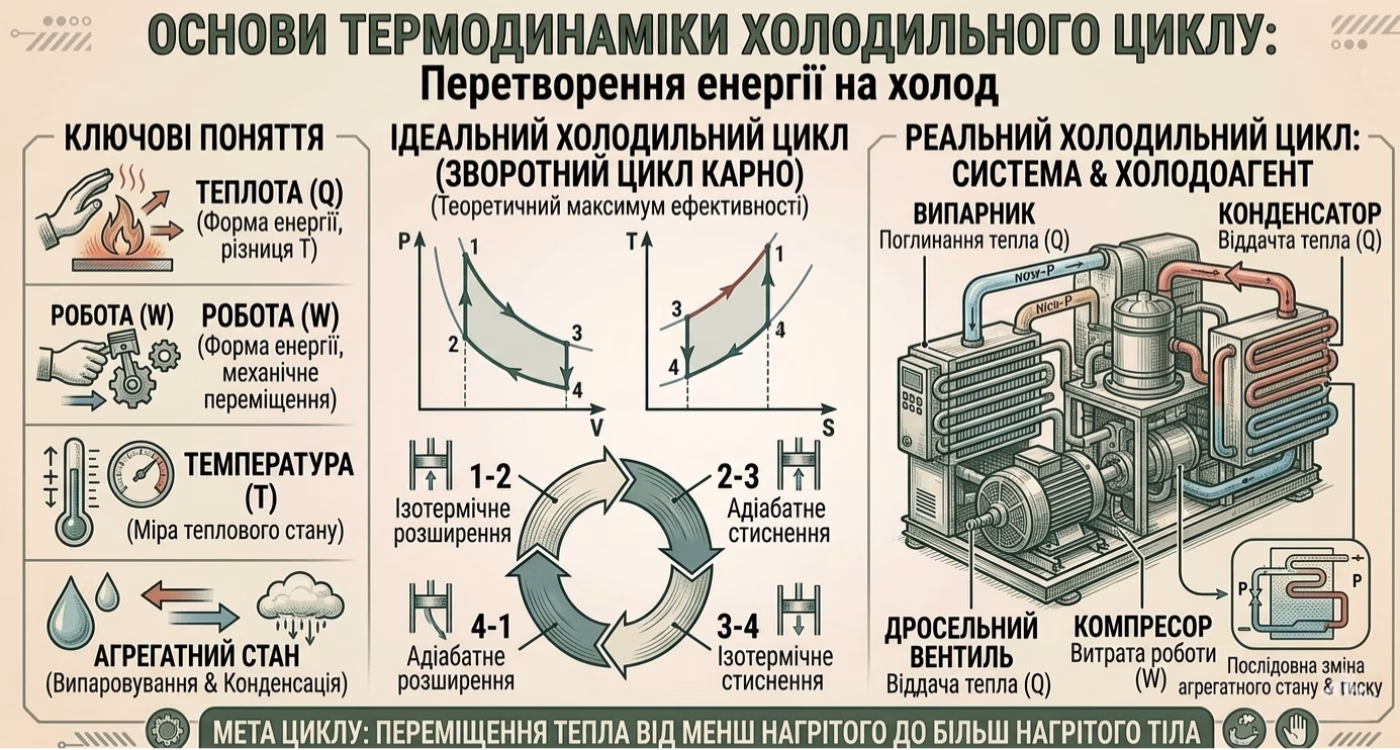

Основи термодинаміки холодильного циклу: Перетворення енергії на холод

Перш ніж заглибитись у розрахунки, важливо пригадати фундаментальні принципи, на яких ґрунтується робота будь-якої холодильної машини. В основі лежить термодинамічний цикл, який дозволяє передавати тепло від менш нагрітого тіла до більш нагрітого, витрачаючи при цьому роботу.

Ключовими поняттями є:

• Теплота: форма енергії, що передається між тілами або системою та навколишнім середовищем через різницю температур.
• Робота: форма енергії, що передається внаслідок механічного переміщення або дії сили.
• Температура: міра теплового стану тіла.

Ідеальний холодильний цикл, або зворотний цикл Карно, є теоретичним максимумом ефективності. Він складається з чотирьох процесів: ізотермічного розширення, адіабатного стиснення, ізотермічного стиснення та адіабатного розширення. У реальних холодильних машинах ці процеси дещо відрізняються, але мета та послідовність залишаються незмінними – переміщення тепла. Роль холодоагенту в цьому циклі полягає у послідовній зміні його агрегатного стану (випаровування та конденсація) та тиску, що дозволяє йому поглинати тепло в одному місці та віддавати його в іншому.

Коефіцієнт ефективності холодильної машини (COP): Головний показник продуктивності

Для оцінки ефективності холодильних машин використовують Коефіцієнт Ефективності (Coefficient of Performance, COP). Цей показник є співвідношенням корисної роботи, виконаної холодильною машиною (кількості відведеного тепла), до витраченої енергії (як правило, електричної).

Формула розрахунку COP для холодильних машин:

COP = Q₀ / W

Де:

• Q₀ – холодопродуктивність (кількість тепла, відведеного з охолоджуваного об'єму), вимірюється в кВт.
• W – споживана потужність (енергія, витрачена на роботу компресора та іншого обладнання), вимірюється в кВт.

Важливо відрізняти COP холодильних машин від COP теплових насосів. Для теплових насосів COP розраховується як співвідношення тепла, відданого в опалювальне приміщення, до спожитої потужності. Саме тому значення COP для холодильних машин, як правило, більше 1. Це не означає, що машина створює енергію, а лише те, що вона "перекачує" тепло, а не генерує його.

Вимірювання та розрахунок ККД на практиці: Точність – запорука вірного рішення

Для практичного визначення COP необхідно виміряти два ключові параметри: холодопродуктивність (Q₀) та споживану електричну потужність (W).

Вимірювання холодопродуктивності:

• Прямий метод: вимірювання витрати холодоагенту та різниці його ентальпій на вході та виході з випарника. Цей метод вимагає спеціалізованого обладнання.
• Непрямий метод: частіше використовується для водяних чилерів. Він полягає у вимірюванні витрати теплоносія (води) через випарник та різниці температур теплоносія на вході та виході з випарника.
  Q₀ = G × c × (Т_вх - Т_вих)
  Де:
• G – витрата теплоносія (м³/с).
• c – питома теплоємність теплоносія (кДж/(кг·°C)).
• Т_вх – температура теплоносія на вході (°C).
• Т_вих – температура теплоносія на виході (°C).

Вимірювання електричної потужності: Вимірюється за допомогою ватметра або аналізатора потужності, підключеного до електричної мережі холодильної машини.

Приклад розрахунку COP: Припустимо, холодильна машина має холодопродуктивність 100 кВт і споживає 30 кВт електричної потужності.
COP = 100 кВт / 30 кВт = 3.33

Фактори, що впливають на ККД холодильної машини: Від температури до обслуговування

Ефективність холодильної машини не є сталою величиною і залежить від численних факторів:

• Температури кипіння та конденсації: Чим вища температура кипіння (в випарнику) та нижча температура конденсації (в конденсаторі), тим вищий COP. Це пояснюється зменшенням необхідного перепаду тиску для компресора.
• Тип холодоагенту: Різні холодоагенти мають різні термодинамічні властивості, що впливає на ефективність циклу.
• Ефективність компонентів: Продуктивність компресора, площа теплообмінних поверхонь конденсатора та випарника, а також точність роботи терморегулюючого вентиля (ТРВ) безпосередньо впливають на ККД.
• Зовнішні умови: Температура навколишнього середовища (для конденсаторів повітряного охолодження) та рівень теплового навантаження значно впливають на COP.
• Технічне обслуговування: Забруднення теплообмінників, витоки холодоагенту, неправильні налаштування – усе це призводить до зниження ефективності.

EER, SEER, IPLV – комплексні показники ефективності: Більше ніж просто COP

Хоча COP є фундаментальним показником, у промисловості та HVAC-системах часто використовуються більш комплексні індекси, що враховують змінне навантаження та сезонні коливання.

• EER (Energy Efficiency Ratio): Показник енергоефективності, що виражається в BTU/год на Ватт споживаної енергії. Він схожий на COP, але використовує інші одиниці вимірювання і традиційно застосовується для кондиціонерів у США. EER = COP * 3.412.
• SEER (Seasonal Energy Efficiency Ratio): Сезонний коефіцієнт енергоефективності. Цей показник більш точно відображає ефективність роботи обладнання протягом усього опалювального або охолоджувального сезону, враховуючи роботу при різних зовнішніх температурах та навантаженнях.
• IPLV (Integrated Part Load Value): Інтегроване значення при частковому навантаженні. Цей показник особливо важливий для великих систем, які рідко працюють на повну потужність. IPLV оцінює ефективність чилера при 100%, 75%, 50% та 25% навантаження, зважуючи ці значення відповідно до типового профілю роботи.

Використання цих показників дозволяє більш об'єктивно оцінити експлуатаційні витрати та обрати найбільш підходяще обладнання.

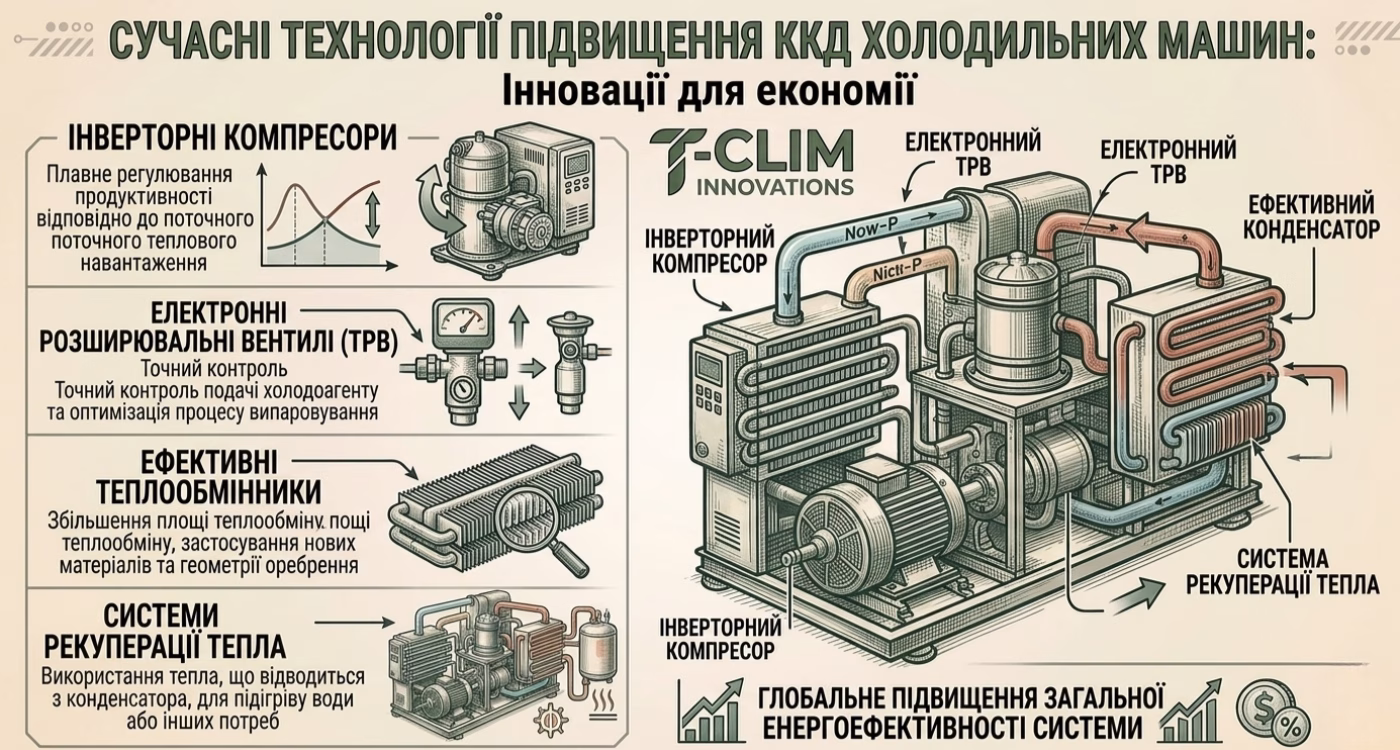

Сучасні технології підвищення ККД холодильних машин: Інновації для економії

Сучасні виробники, такі як T-CLIM, постійно впроваджують інноваційні рішення для підвищення енергоефективності холодильного обладнання:

• Інверторні компресори: Дозволяють плавно регулювати продуктивність компресора відповідно до поточного теплового навантаження, що значно підвищує ефективність при часткових навантаженнях.
• Електронні розширювальні вентилі (ТРВ): Забезпечують більш точний контроль подачі холодоагенту до випарника порівняно з механічними ТРВ, оптимізуючи процес випаровування.
• Ефективні теплообмінники: Застосування нових матеріалів та геометрії оребрення дозволяє збільшити площу теплообміну та покращити ефективність.
• Системи рекуперації тепла: Дозволяють використовувати тепло, що відводиться з конденсатора, для підігріву води або інших потреб, підвищуючи загальну енергоефективність системи.

Особливе місце в цьому ряду посідають модульні чилери. Принцип роботи модульного чилера полягає в тому, що він складається з декількох незалежних модулів, які можуть працювати як єдине ціле або вмикатися/вимикатися залежно від потреби. Це забезпечує значні переваги модульних чилерів: високу надійність (у разі виходу з ладу одного модуля система продовжує працювати), гнучкість у нарощуванні потужності та, найголовніше, високу енергоефективність, оскільки система завжди працює з оптимальним числом задіяних модулів. Щоб поглибити свої знання про чилерні системи, радимо ознайомитися з нашими попередніми публікаціями: Що таке система «чилер-фанкойл»?, Чи можна використовувати чилер для опалення?.

Оптимізація роботи холодильної машини для максимального ККД: Від налаштування до керування

Навіть найсучасніше обладнання вимагає правильної експлуатації та налаштування для досягнення максимального ККД:

• Налаштування контролерів та автоматики: Оптимальні уставки температур, тисків та логіка керування є критично важливими.
• Регулярне технічне обслуговування: Чищення конденсаторів та випарників, перевірка рівня та якості холодоагенту, діагностика компресора та інших компонентів – це основа довговічної та ефективної роботи.
• Використання систем керування: Сучасні системи керування групою чилерів дозволяють автоматично оптимізувати роботу кількох агрегатів, балансуючи навантаження та підтримуючи максимальний ККД для всієї системи.
• Можливості каскадного підключення чилерів: У великих системах, де потрібна висока гнучкість та можливість поетапного збільшення потужності, каскадне підключення чилерів дозволяє ефективно розподіляти навантаження та підтримувати високий ККД.
• Модульний чилер повітряного охолодження є прикладом рішення, що легко інтегрується в такі системи, забезпечуючи надійне та ефективне охолодження.

Чому важливо враховувати ККД при виборі обладнання? Економічна та екологічна відповідальність

Вибір холодильної машини з високим ККД – це не просто технічне рішення, а стратегічне інвестування:

• Економічна вигода: Високий ККД безпосередньо перетворюється на зниження споживання електроенергії, що є однією з найбільших статей експлуатаційних витрат для холодильного обладнання. Це дозволяє суттєво заощаджувати кошти протягом усього терміну служби агрегату.
• Екологічна відповідальність: Зменшення енергоспоживання сприяє зниженню викидів парникових газів, роблячи ваше виробництво більш екологічно чистим та відповідальним.
• Надійність та довговічність: Ефективно працююча машина менше піддається навантаженням, що продовжує термін її служби та знижує частоту ремонтів.
