Що таке система «чилер-фанкойл»?

У сучасному світі, де вимоги до комфорту та енергоефективності зростають, системи кондиціювання повітря відіграють ключову роль у забезпеченні оптимального мікроклімату на промислових, комерційних та великих житлових об'єктах. Серед безлічі існуючих рішень особливе місце посідає система «чилер-фанкойл» – комплексне, масштабоване та високоефективне обладнання, що дозволяє створювати ідеальні температурні умови у приміщеннях будь-якого призначення. Вона вирізняється гнучкістю конфігурації, високою надійністю та здатністю забезпечувати точний контроль температури у численних зонах одночасно.

Чилер-фанкойл – основа кліматичного комфорту

Основою будь-якої сучасної системи кондиціювання є ефективний метод охолодження та розподілу повітря. Саме для цього і створена система чилер фанкойл. Але що таке чилер, і як він функціонує у поєднанні з фанкойлами? Простими словами, чилер — це холодильна машина, яка призначена для охолодження рідини (як правило, води або розчину гліколю), яка потім циркулює системою трубопроводів до кінцевих пристроїв – фанкойлів. Фанкойл, у свою чергу, є внутрішнім блоком, який забирає охолоджену рідину від чилера і за допомогою вентилятора обдуває її теплообмінник, подаючи охолоджене повітря безпосередньо в приміщення. Таким чином, як працює чилер у парі з фанкойлом, стає зрозуміло: чилер виробляє холод, а фанкойл його розподіляє. Ця злагоджена взаємодія забезпечує ефективне охолодження великих площ. Більш детально про те, які види чилерів існують, та що таке чилер простими словами, ви можете дізнатися з наших попередніх статей.

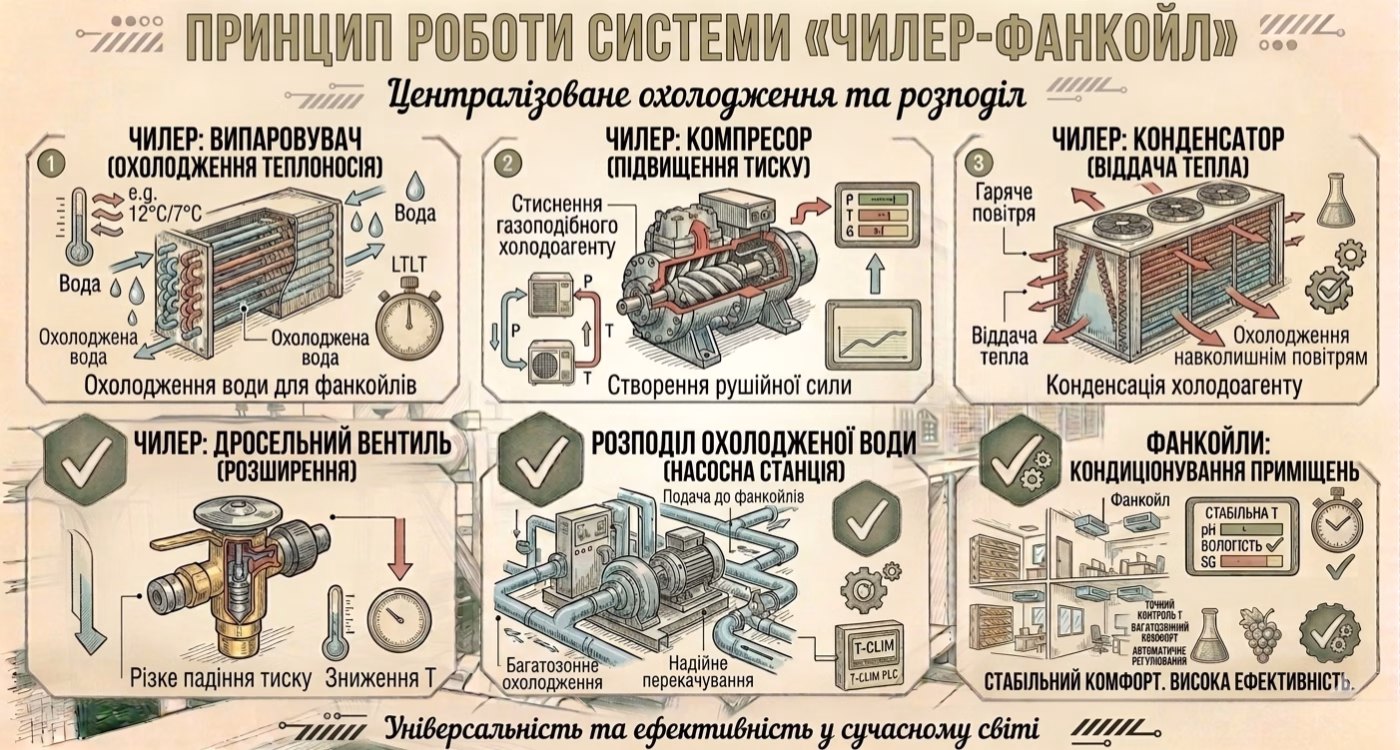

Принцип роботи системи «чилер-фанкойл»

Принцип роботи чилера базується на термодинамічному циклі парокомпресійного охолодження, подібному до того, що використовується у звичайних холодильниках, але у значно більших масштабах. Чилер це високотехнологічний агрегат, який складається з чотирьох основних компонентів: випаровувача, компресора, конденсатора та дросельного вентиля.

1. Випаровувач: У цьому теплообміннику холодоагент низького тиску та температури поглинає тепло від теплоносія (води), яка надходить із системи, і випаровується, перетворюючись на газ. Саме тут відбувається охолодження рідини, що подаватиметься до фанкойлів.
2. Компресор: Газоподібний холодоагент високого об'єму надходить до компресора, який стискає його, підвищуючи тиск та температуру.
3. Конденсатор: Гарячий газ під високим тиском надходить у конденсатор, де віддає тепло навколишньому середовищу (повітрю або воді), охолоджується і конденсується, перетворюючись на рідину.
4. Дросельний вентиль: Рідкий холодоагент під високим тиском проходить крізь дросельний вентиль (або розширювальний клапан), де його тиск різко падає, і він охолоджується, готовий до нового циклу у випаровувачі.

Охолоджена вода (або гліколь) із випаровувача чилера за допомогою насосної групи по системі трубопроводів подається до фанкойлів, встановлених у різних приміщеннях. Фанкойл це, по суті, локальний теплообмінник із вентилятором. Тепле повітря з приміщення проходить крізь теплообмінник фанкойла, охолоджується від циркулюючої в ньому холодної води, і вже охолоджене повітря подається назад у приміщення. Таким чином, чилер система кондиціювання забезпечує централізоване виробництво холоду та його ефективне розподілення. Для чого потрібен чилер у такій конфігурації? Він забезпечує точне та рівномірне охолодження великих та багатозонних об'єктів, а при використанні реверсивних чилерів також може виконувати функцію обігріву.

Будова чилера та його основні компоненти

Розуміння будови чилера є ключовим для оцінки його ефективності та надійності. Кожен елемент відіграє критично важливу роль у функціонуванні всієї холодильної машини.

• Компресор: Серцевина чилера, що забезпечує циркуляцію та стиснення холодоагенту. Залежно від потужності та сфери застосування, це можуть бути спіральні, поршневі, гвинтові або відцентрові компресори.
• Випаровувач: Місце, де відбувається основне охолодження теплоносія. Зазвичай це кожухотрубний або пластинчастий теплообмінник.
• Конденсатор: Забезпечує відведення надлишкового тепла від холодоагенту. Конденсатори бувають повітряного охолодження (з вентиляторами, що обдувають теплообмінник) або водяного охолодження (з використанням проміжного контуру води, що охолоджується градирнею).
• Дросельний вентиль (ТРВ): Контролює потік холодоагенту, знижуючи його тиск перед випаровувачем.
• Система автоматики та управління: Сучасні чилери оснащені складними електронними системами, які контролюють усі робочі параметри, оптимізують споживання енергії та забезпечують безпечну роботу.

Фанкойли, у свою чергу, також мають чітку будову:

• Теплообмінник: Мідні трубки з алюмінієвими пластинами, крізь які проходить охолоджений або нагрітий теплоносій.
• Вентилятор: Забезпечує примусову циркуляцію повітря через теплообмінник.
• Фільтр: Очищає повітря від пилу та інших домішок.
• Корпус: Залежить від типу фанкойла (касетні, канальні, настінні, підлогово-стельові) і визначає його естетичні та монтажні характеристики.
• Система управління: Включає термостат, пульт ДУ, що дозволяє регулювати температуру та швидкість вентилятора.

Будова чилера та фанкойла відрізняється залежно від конкретних моделей та їх призначення, але загальний принцип лишається незмінним, забезпечуючи надійну та ефективну роботу.

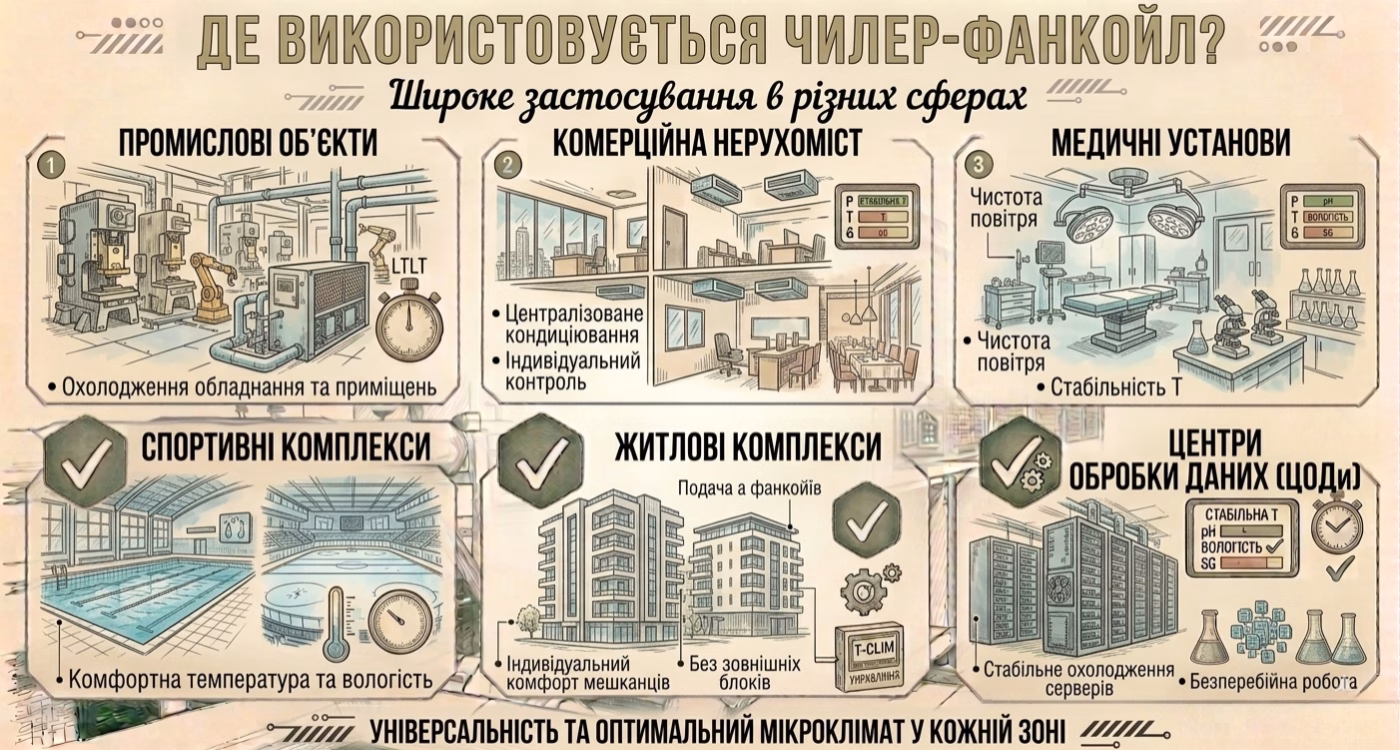

Де використовується чилер-фанкойл?

Завдяки своїй масштабованості, гнучкості та високій продуктивності, чилер система кондиціювання типу «чилер-фанкойл» знайшла широке застосування у найрізноманітніших сферах. Де використовується чилер найчастіше?

• Промислові об'єкти: Заводи, виробничі цехи, складальні лінії, де потрібне підтримання певного температурного режиму для технологічних процесів або комфорту працівників. Чилери T-CLIM ефективно забезпечують охолодження обладнання та приміщень.
• Комерційна нерухомість: Офісні центри, торговельні комплекси, готелі, ресторани – скрізь, де необхідне централізоване кондиціювання та можливість індивідуального контролю температури в кожному приміщенні.
• Медичні установи: Лікарні, поліклініки, лабораторії – високі вимоги до чистоти повітря та стабільності температурного режиму роблять систему «чилер-фанкойл» оптимальним вибором.
• Спортивні комплекси: Басейни, спортзали, льодові арени – для підтримання комфортної температури та вологості.
• Великі житлові комплекси: Елітні багатоквартирні будинки, де мешканці цінують індивідуальний комфорт та відсутність зовнішніх блоків на фасадах.
• Центри обробки даних (ЦОДи): Де критично важливе стабільне охолодження серверного обладнання. Тут чилер це не просто комфорт, а життєво важлива складова безперебійної роботи.

Система «чилер-фанкойл» дозволяє гнучко адаптуватись до потреб різних зон, забезпечуючи оптимальний мікроклімат у кожному окремому приміщенні, незалежно від його розміру та призначення.

Переваги системи «чилер-фанкойл» від T-CLIM

Обираючи чилер фанкойл принцип роботи якого ми детально розглянули, ви отримуєте низку беззаперечних переваг, особливо коли йдеться про продукцію українського виробника T-CLIM:

• Масштабованість та гнучкість: Система легко адаптується до будь-яких архітектурних рішень та потреб, дозволяючи підключати велику кількість фанкойлів до одного чилера та створювати незалежні температурні зони.
• Висока енергоефективність: Сучасні чилери T-CLIM відзначаються низьким споживанням енергії, що дозволяє значно економити на експлуатаційних витратах.
• Надійність та довговічність: Ми використовуємо якісні комплектуючі та дотримуємося високих стандартів виробництва, гарантуючи тривалий термін служби обладнання.
• Точний контроль мікроклімату: Кожен фанкойл може бути налаштований індивідуально, забезпечуючи ідеальні умови в кожному приміщенні.
• Простота монтажу та обслуговування: Відсутність фреонових магістралей у приміщеннях спрощує встановлення та зменшує ризики витоків, а також дозволяє використовувати надійні та довговічні труби для теплоносія.
• Безпека: Як працює чилер на воді, унеможливлює ризики, пов'язані з фреоном у приміщеннях, що є особливо важливим для комерційних та житлових об'єктів.

Ваше оптимальне рішення для кліматичного комфорту – разом з T-CLIM

Система «чилер-фанкойл» – це сучасне, ефективне та надійне рішення для забезпечення комфортного мікроклімату на об'єктах будь-якого масштабу та призначення. Розуміння того, що таке чилер, чилер це не просто кондиціонер, а складна інженерна система, дозволяє зробити обґрунтований вибір. T-CLIM як український виробник промислового холодильного обладнання пропонує високоякісні чилери та фанкойли, які відповідають найвищим стандартам енергоефективності та надійності.

Вибір та монтаж системи «чилер-фанкойл» вимагає професійного підходу. Наші фахівці мають глибокі знання та багаторічний досвід у проектуванні, підборі та встановленні такого обладнання. Зверніться до експертів T-CLIM, і ми допоможемо вам підібрати ідеальне рішення, яке врахує всі особливості вашого об'єкта та забезпечить максимальний комфорт та енергоефективність. Ми проконсультуємо вас з усіх питань, проведемо необхідні розрахунки та запропонуємо оптимальну конфігурацію, щоб ви отримали саме те, що потрібно. Звертайтеся до нас – ваш комфорт є нашим пріоритетом!
