У сучасній промисловості, де точність і якість продукції є ключовими конкурентними перевагами, ефективне управління процесами лиття під тиском відіграє вирішальну роль. Виробництво пластикових виробів на термопластавтоматах (ТПА) вимагає не лише досконалості технологічного обладнання, а й глибокого розуміння фізичних процесів, що відбуваються всередині прес-форми. Одним із найважливіших аспектів, що безпосередньо впливає на якість кінцевого продукту, є система охолодження. Нехтування цим етапом або його неправильна організація може призвести до значного відсотка браку, простоїв виробництва та, як наслідок, до фінансових втрат.
Ми, український виробник якісного холодильного обладнання T-CLIM, розуміємо виклики, з якими стикаються підприємства, і пропонуємо рішення, що забезпечують стабільність та ефективність виробничих циклів. Ця стаття покликана допомогти вам уникнути типових помилок і оптимізувати процес охолодження на вашому виробництві.

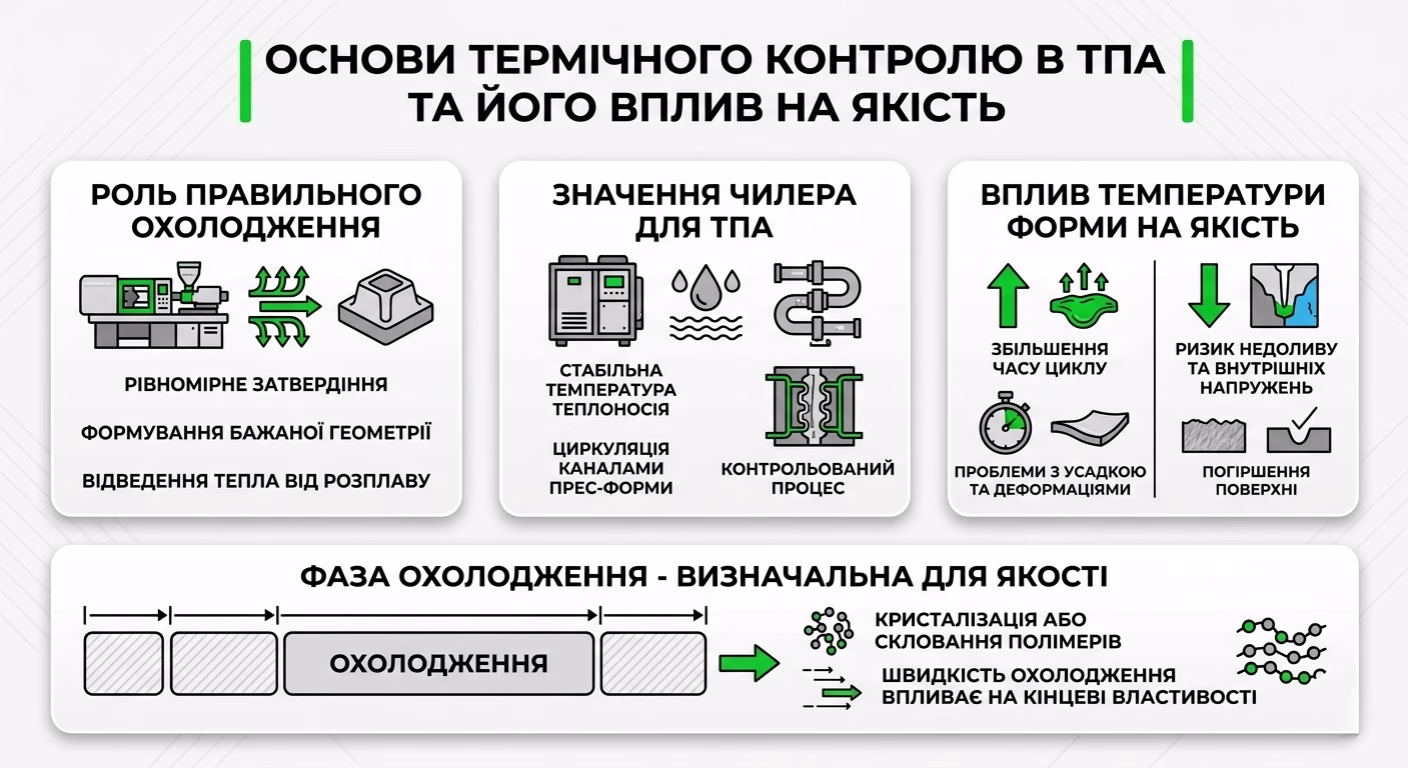

Основи термічного контролю в ТПА та його вплив на якість
Правильне охолодження в процесі лиття під тиском — це не просто відведення тепла від розплавленого полімеру, а складний контрольований процес, що забезпечує рівномірне затвердіння матеріалу та формування бажаної геометрії виробу. Центральне місце в цьому процесі займає чилер для ТПА – агрегат, що підтримує стабільну температуру теплоносія (зазвичай води або водно-гліколевої суміші), яка циркулює каналами прес-форми.
Вплив температури форми на якість виробу є фундаментальним. Занадто висока температура форми може призвести до збільшення часу циклу, що знижує продуктивність, а також до проблем з усадкою та деформаціями. Занадто низька температура, навпаки, може спричинити недолив, погіршення поверхні та зростання внутрішніх напружень. Всі цикли лиття на термопластавтоматі включають фазу охолодження, яка є однією з найтриваліших і визначальних для якості готового виробу. Важливо розуміти, що полімери при охолодженні проходять через фазу кристалізації або скловання, і швидкість цього процесу безпосередньо впливає на кінцеві властивості матеріалу.
Основні дефекти лиття під тиском, спричинені неправильним охолодженням
Неправильне охолодження може бути першопричиною численних дефектів лиття під тиском та їх причини часто криються саме в термічному режимі. Розглянемо найпоширеніші з них:
- Недолив при литті на ТПА: Це один із найчастіших дефектів, коли розплав не заповнює всю порожнину форми. Причиною може бути занадто низька температура прес-форми, яка призводить до передчасного застигання полімеру та збільшення його в'язкості.
- Деформація та викривлення: Феномен, чому веде деталь після лиття, є прямою ознакою нерівномірного охолодження. Якщо різні ділянки виробу охолоджуються з різною швидкістю, це створює внутрішні напруги, що призводять до викривлення форми після вилучення з прес-форми.
- Поверхневі дефекти: До них відносяться сліди від усадки, провали, матовість, шорсткість поверхні. Локальний перегрів прес-форми наслідки якого проявляються саме так, може призвести до прилипання матеріалу до стінок, утворення газових включень або нерівномірного формування глянцю.
- Надмірна усадка та пористість: Недостатнє тиск витримки або занадто швидке охолодження можуть спричинити надмірну усадку та утворення порожнин всередині виробу.
- Зміна розмірів та невідповідність допусків: Нестабільна температура води для охолодження ТПА або неконтрольоване охолодження призводить до непередбачуваної усадки, що робить кінцевий виріб непридатним через невідповідність заданим розмірам.
- Проблеми з механічною міцністю: Нерівномірне охолодження може впливати на мікроструктуру полімеру, що знижує його механічну міцність, ударостійкість та довговічність.
Оптимізація охолодження прес-форми: ключові аспекти
Для мінімізації браку та забезпечення стабільної якості продукції необхідно ретельно підходити до оптимізації системи охолодження.
- Температура води для охолодження ТПА: Вибір оптимальної температури є критично важливим. Вона залежить від типу полімеру, товщини стінок виробу, геометрії прес-форми та бажаного часу циклу. Зазвичай, для більшості термопластів, температура теплоносія знаходиться в діапазоні від 8°C до 120°C. Однак, точні значення повинні бути визначені експериментально або за допомогою симуляцій.
- Розрахунок часу охолодження в прес-формі: Це є ключовим етапом проектування. Час охолодження залежить від товщини стінок виробу, температури форми, температури розплаву, температури витягування та теплопровідності матеріалу. Сучасні програмні комплекси для моделювання лиття дозволяють точно розрахувати оптимальний час і уникнути недоліків.
- Значення терморегуляції: Терморегулятор для прес-форм принцип роботи якого базується на постійному контролі та підтримці заданої температури форми, є незамінним інструментом. Ці пристрої забезпечують стабільність процесу, мінімізують температурні коливання та дозволяють точно налаштовувати термічний режим для різних ділянок прес-форми.
- Ефективність каналів охолодження:
- Дизайн та розташування каналів: Канали охолодження повинні бути спроектовані таким чином, щоб забезпечувати максимально рівномірне відведення тепла по всій поверхні форми, особливо в критичних зонах з великою товщиною стінки або складною геометрією.
- Чистка каналів охолодження прес-форм: З часом канали можуть засмічуватися відкладеннями, мікроорганізмами або корозією. Це значно знижує ефективність охолодження, що призводить до нерівномірного нагріву та вищезгаданих дефектів. Регулярна профілактична чистка каналів охолодження прес-форм є обов'язковою процедурою для підтримки оптимальної роботи системи.

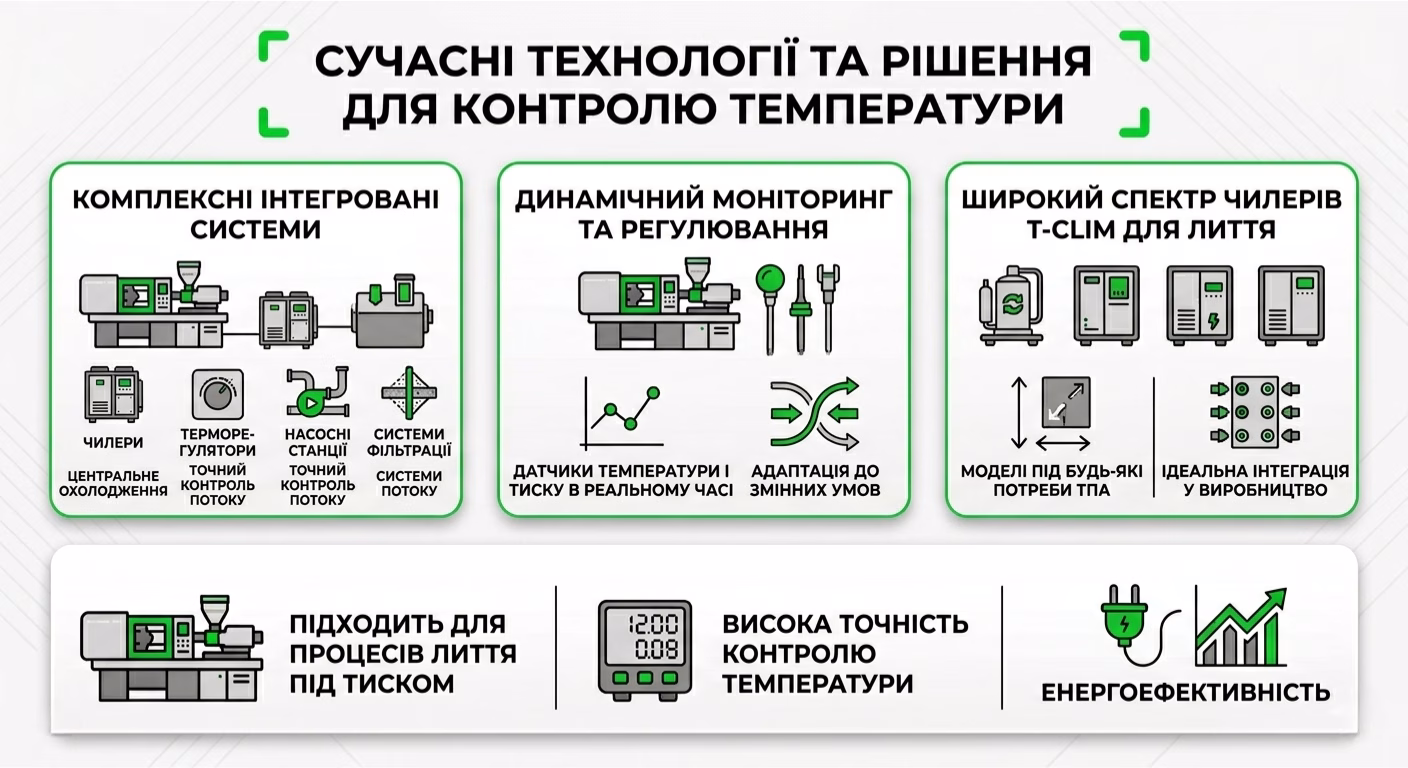

Передові технології та рішення для контролю температури
Сучасні системи охолодження для ТПА — це комплексні рішення, що інтегрують чилери, терморегулятори, насосні станції та системи фільтрації. Використання датчиків температури та тиску в реальному часі дозволяє не тільки моніторити, але й динамічно регулювати процес охолодження, адаптуючись до змін умов виробництва. T-CLIM пропонує широкий спектр чилерів, які ідеально підходять для використання чилерів T-CLIM у виробничих процесах лиття під тиском, забезпечуючи високу точність контролю температури та енергоефективність.
Ми вже обговорювали різні аспекти охолодження в інших наших статтях. Наприклад, ви можете прочитати про Як охолодження продукту впливає на смак пива або дізнатися про 5 помилок при проєктуванні системи чилер-фанкойл, щоб розширити свої знання про холодильні системи. Також, для тих, хто шукає енергоефективні рішення, ми рекомендуємо ознайомитися зі статтею Чилер з тепловим насосом: скільки реально можна зекономити.
Експертна підтримка та індивідуальні рішення для вашого виробництва
Ефективне охолодження є одним з фундаментальних стовпів успішного виробництва методом лиття під тиском. Ігнорування цього аспекту неминуче призводить до зростання браку, зниження продуктивності та збільшення витрат. Комплексний підхід, що включає правильний вибір обладнання, точний розрахунок параметрів, регулярне обслуговування та моніторинг, дозволить досягти найвищої якості продукції.
Вибір та налаштування системи охолодження для ТПА вимагає глибоких знань та досвіду. Щоб уникнути помилок і забезпечити максимальну ефективність вашого виробництва, ми запрошуємо вас звернутися до фахівців T-CLIM. Наші експерти готові надати вам професійну консультацію, допомогти з розрахунками, підібрати оптимальне холодильне обладнання, яке ідеально відповідатиме вашим потребам та технологічним вимогам. Звертайтеся до нас, і ми знайдемо найкраще рішення для вашого бізнесу!
