Сучасні промислові, адміністративні та комерційні об'єкти вимагають ефективних та надійних систем охолодження. Системи чилер-фанкойл є одним з найпопулярніших рішень завдяки своїй гнучкості, масштабованості та здатності забезпечувати комфортний мікроклімат у великих приміщеннях або кількох зонах одночасно. Однак, попри всі переваги, успішність та довговічність такої системи безпосередньо залежить від якості проєктування. Навіть незначні прорахунки на цьому етапі можуть призвести до серйозних проблем, зниження ефективності та значних фінансових втрат у майбутньому.
У цій статті ми розглянемо п'ять найпоширеніших помилок, які допускаються при проєктуванні систем чилер-фанкойл, та пояснимо, як їх уникнути, щоб ваша система працювала бездоганно.

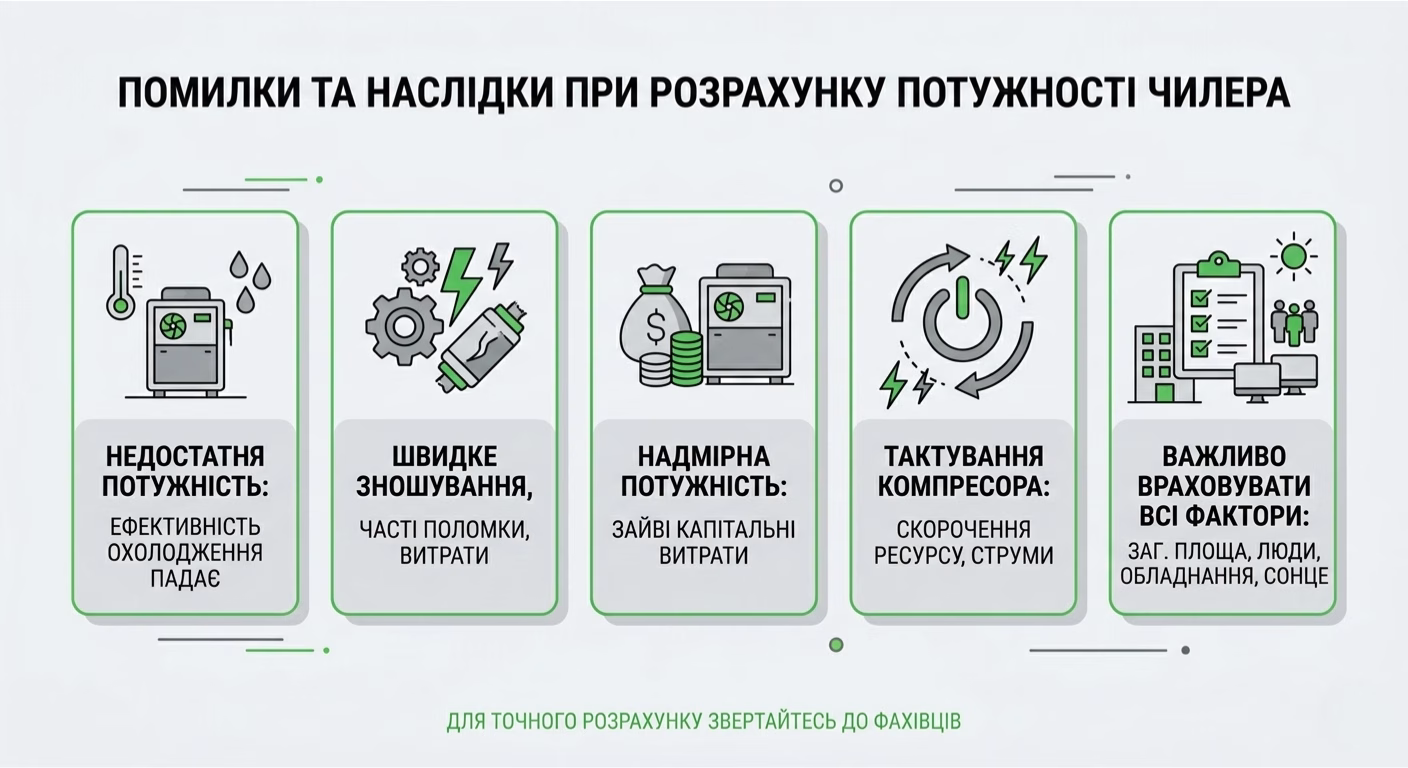

Недооцінка або переоцінка потужності – неправильний розрахунок потужності чилера
Однією з найбільш критичних і водночас поширених помилок є неправильний розрахунок потужності чилера. Занадто низька потужність призведе до того, що система не зможе ефективно охолоджувати приміщення до бажаної температури, працюватиме на межі своїх можливостей, швидко зношуватиметься і споживатиме надмірну кількість електроенергії. Наслідком буде постійний дискомфорт та часті поломки.
З іншого боку, надмірна потужність чилера також не є оптимальним рішенням. Це не тільки призводить до зайвих капітальних витрат на дороге обладнання, але й може спричинити тактування – часті короткочасні ввімкнення та вимкнення компресора. Такий режим роботи негативно впливає на термін служби чилера, збільшує пускові струми та знижує загальну ефективність системи.
Для точного розрахунку потужності чилера необхідно враховувати безліч факторів: загальну площу приміщень, теплові надходження від сонячного випромінювання (через вікна та стіни), кількість людей, що перебувають у приміщенні, тепловиділення від освітлювальних приладів, комп'ютерів та іншого обладнання, а також особливості вентиляції. Ігнорування хоча б одного з цих аспектів може суттєво спотворити кінцевий результат. Для поглибленого розуміння компонентів системи чилер “під ключ” та що входить у систему, радимо ознайомитись із нашою статтею Чилер “під ключ”: що входить у систему.
Неправильний підбір фанкойлів – дисбаланс у системі
Фанкойли є кінцевими елементами системи, які безпосередньо забезпечують розподіл охолодженого повітря в приміщенні. Їх функціональність тісно пов'язана з чилером. Тому неправильний підбір фанкойлів є другою серйозною помилкою, яка може призвести до значних проблем системи чилер-фанкойл.
Якщо фанкойли мають недостатню потужність або їх кількість не відповідає потребам, ви зіткнетеся з проблемою чому не холодить фанкойл або холодить недостатньо. Це спричинить нерівномірне охолодження, коли в одних зонах буде занадто холодно, а в інших – задушливо. Крім того, невірний вибір може призвести до шум від фанкойла причини якого криються в невідповідності розмірів, швидкостей повітряного потоку або неправильного монтажу.
При виборі фанкойлів важливо враховувати тип приміщення, його призначення, вимоги до шуму (наприклад, для офісів або готелів критично низький рівень шуму), естетичні аспекти (касетні, канальні, настінні, підлогово-стельові) та, звичайно, відповідність гідравлічним та тепловим характеристикам усієї системи.
Некоректний монтаж та з'єднання – помилки при монтажі чилерів та схема підключення фанкойла помилки
Навіть ідеально спроєктована система не працюватиме належним чином без професійного монтажу. Помилки при монтажі чилерів можуть мати далекосяжні наслідки. Наприклад, неправильне розташування зовнішнього блоку чилера – недостатня відстань від стін, відсутність вільного доступу для обслуговування, перешкоди для циркуляції повітря – знизить його ефективність та може призвести до перегріву. Відсутність віброізоляції може спричинити надмірний шум та вібрацію, що передаватимуться на конструкції будівлі.
Не менш важлива і схема підключення фанкойла помилки. Некоректне підключення гідравлічних контурів (наприклад, переплутані подача та зворотна лінія) або електричні помилки можуть призвести до непрацездатності окремих фанкойлів або всієї системи. Особливу увагу слід приділити системі дренажу. Неправильний нахил дренажної трубки або її засмічення можуть викликати утворення конденсат на трубах чилера і, як наслідок, протікання та пошкодження конструкцій. Важливість професійного підходу до монтажу та своєчасного огляду підкреслює наша стаття Обслуговування чиллера: що потрібно знати.
Неправильний вибір трубопроводів та арматури – неправильний діаметр труб для фанкойлів
Гідравлічна система є кровоносною системою чилер-фанкойл. Її ефективність прямо залежить від правильно підібраних труб та арматури. Помилка у виборі діаметра труб може призвести до значних проблем. Неправильний діаметр труб для фанкойлів є критичним моментом.
Занадто малий діаметр трубопроводу спричинить збільшення швидкості потоку води, що призведе до підвищеного гідравлічного опору, значних втрат тиску та, як наслідок, зниження продуктивності фанкойлів. Це означає, що система не зможе доставити необхідну кількість холодоносія до фанкойлів, і вони працюватимуть неефективно. Крім того, висока швидкість потоку може викликати гідравлічні шуми, що є неприпустимим у багатьох типах приміщень.
Навпаки, використання труб занадто великого діаметра призводить до необґрунтованих витрат на матеріали та монтаж, а також може спричинити зниження швидкості потоку до неприпустимо низьких значень, що також погіршить теплообмін. Обов'язковим є якісне утеплення всіх трубопроводів, що транспортують холодоносій, для запобігання втратам холоду та утворення конденсат на трубах чилера. Вибір якісної запірної, балансувальної та регулюючої арматури також є запорукою надійної та керованої системи.
Ігнорування автоматики та керування – джерело багатьох проблем системи чилер-фанкойл

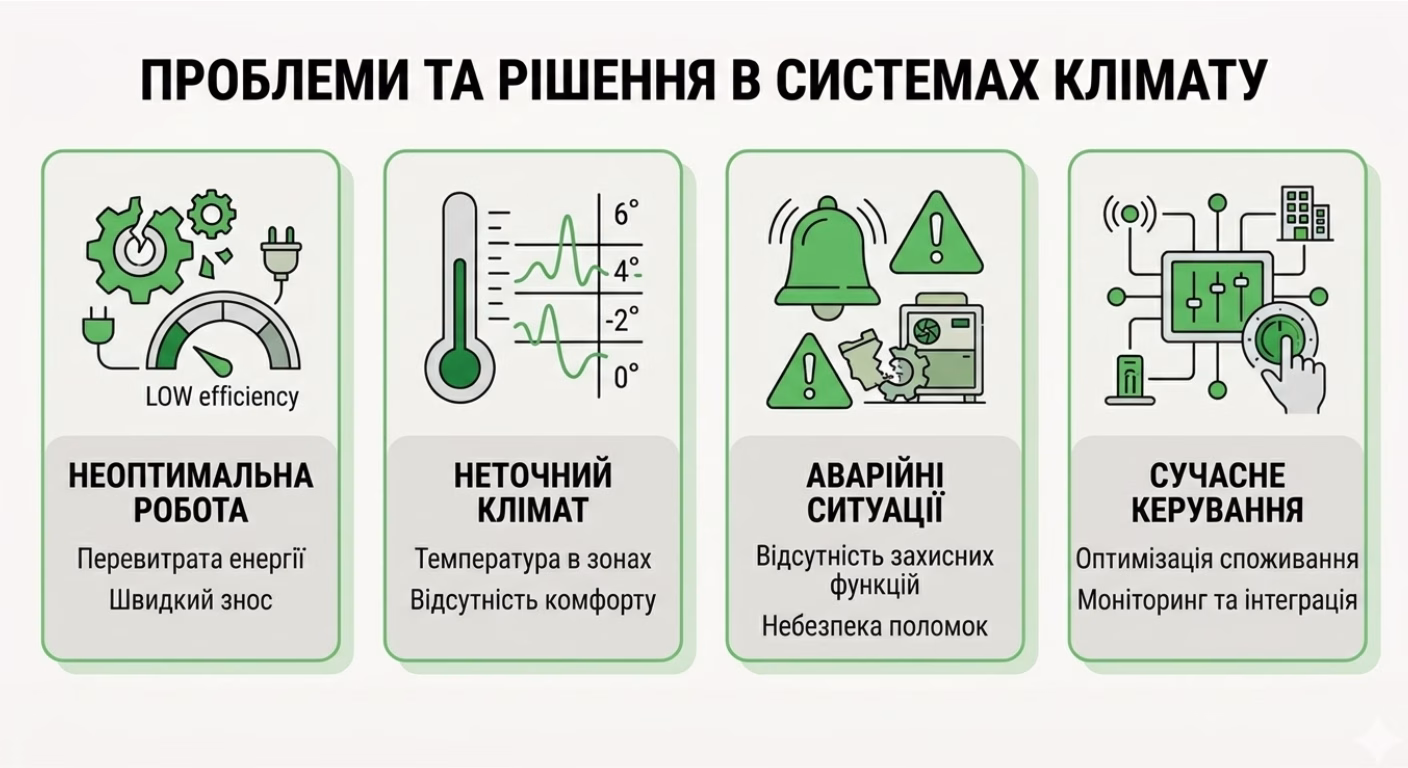

Сучасна система чилер-фанкойл – це складний комплекс, який вимагає грамотного керування. Ігнорування автоматики або її неправильне налаштування є однією з головних проблем системи чилер-фанкойл. Недосконала система керування може призвести до:
- Неоптимальної роботи обладнання, що спричинить перевитрату енергії та швидкий знос.
- Неможливості точного підтримання заданої температури в різних зонах, що створює дискомфорт.
- Відсутності необхідних захисних функцій, які могли б запобігти аварійним ситуаціям.
Сучасні системи автоматики дозволяють не тільки підтримувати комфортний мікроклімат, але й оптимізувати енергоспоживання, здійснювати моніторинг стану обладнання, діагностувати несправності та інтегрувати систему охолодження з іншими інженерними системами будівлі. Правильне налаштування всіх датчиків, контролерів та виконавчих механізмів забезпечує стабільну та економічну роботу всієї системи. Про те, як подбати про довговічність вашого обладнання, детально розповідає стаття Як продовжити термін служби чиллера.
Ваш надійний партнер у світі охолодження: T-CLIM – обирайте експертів!
Успішне проєктування та монтаж системи чилер-фанкойл вимагає глибоких знань, досвіду та професіоналізму. Уникнення згаданих вище помилок – це запорука ефективної, надійної та економічної роботи вашого обладнання на довгі роки.
Компанія T-CLIM – це український виробник якісного холодильного обладнання, який пропонує не тільки першокласні чилери та фанкойли, а й комплексний підхід до вирішення ваших завдань. Наші фахівці мають багаторічний досвід у проєктуванні, підборі та монтажі холодильних систем будь-якої складності.
Не ризикуйте ефективністю та довговічністю вашої системи! Звертайтеся до професіоналів T-CLIM. Ми проконсультуємо вас з усіх питань, проведемо необхідні розрахунки та підберемо оптимальне рішення, яке ідеально відповідатиме вашим потребам і забезпечить бездоганну роботу системи охолодження.
