Современные системы кондиционирования воздуха, основанные на технологии чилер-фанкойл, являются ключевым элементом комфортного микроклимата в промышленных, коммерческих и административных зданиях. Они обеспечивают эффективное охлаждение и отопление, предлагая гибкость и высокую производительность. Однако, несмотря на кажущуюся простоту, проектирование чиллер фанкойл является сложным инженерным процессом, требующим глубоких знаний и опыта. Любая ошибка на этапе планирования может привести к серьезным проблемам: от неэффективной работы и повышенных эксплуатационных расходов до дорогостоящих поломок и полного выхода системы из строя. В этой статье мы рассмотрим пять наиболее распространенных и критических ошибок при проектировании системы чиллер фанкойл, а также подскажем, как их избежать. Наша цель – предоставить вам профессиональные знания, которые помогут создать по-настоящему надежную и эффективную систему климат-контроля.

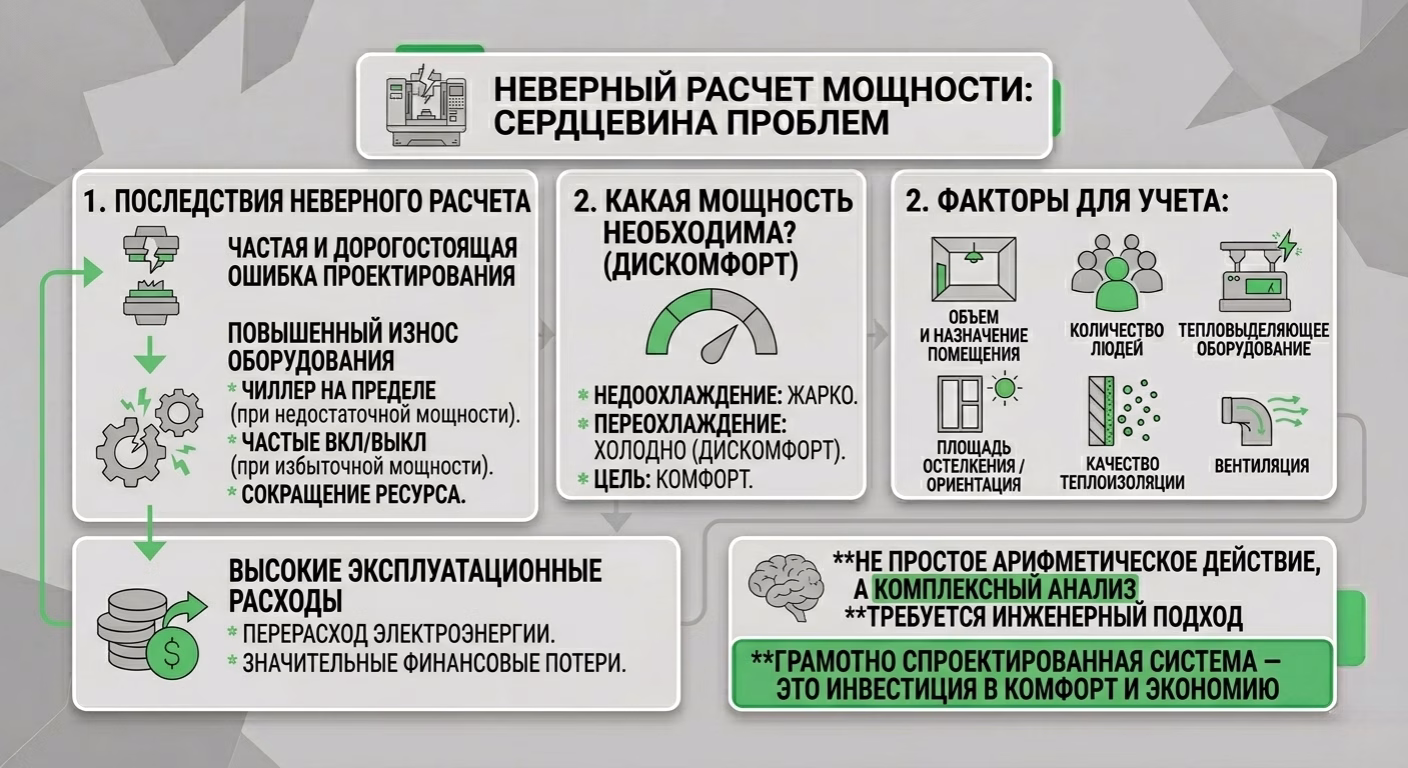

Неверный расчет мощности: сердцевина проблем
Одной из самых частых и дорогостоящих ошибок при проектирование чиллер фанкойл является неверный расчет системы чиллер фанкойл, точнее, ее мощности. Если мощность чиллера и фанкойлов подобрана неправильно, это неизбежно повлечет за собой целый каскад проблем. Неправильный расчет мощности чиллера последствия могут быть катастрофическими:
- Недоохлаждение или переохлаждение: Система либо не справляется с теплопритоками, и помещения остаются жаркими, либо, наоборот, охлаждает слишком сильно, создавая дискомфорт и увеличивая энергопотребление.
- Повышенный износ оборудования: При недостаточной мощности чиллер будет работать на пределе своих возможностей, что значительно сократит его ресурс. Избыточная мощность приведет к частым включениям/выключениям, что также негативно скажется на сроке службы.
- Высокие эксплуатационные расходы: Неэффективная работа системы всегда ведет к перерасходу электроэнергии, что оборачивается значительными финансовыми потерями.
При расчете необходимо учитывать множество факторов: объем и назначение помещения, количество людей, наличие тепловыделяющего оборудования, площадь остекления, ориентация здания по сторонам света, качество теплоизоляции и вентиляции. Это не простое арифметическое действие, а комплексный анализ, требующий инженерного подхода. Помните, что грамотно спроектированная система — это инвестиция в комфорт и экономию. Более подробно о том, какие компоненты входят в сложную инженерную систему, мы писали в нашей статье Чилер «под ключ»: что входит в систему.
Ошибки при выборе и подключении фанкойлов: зона дискомфорта
Фанкойлы — это конечные устройства, отвечающие за распределение охлажденного или нагретого воздуха непосредственно в помещениях. Правильный подбор фанкойла критически важен для комфорта пользователей. Ошибки монтажа кондиционирования в части фанкойлов могут проявляться по-разному:
- Неправильный выбор типа и производительности: Фанкойлы бывают различных типов (кассетные, канальные, напольно-потолочные) и отличаются по мощности и расходу воздуха. Несоответствие типу помещения или требуемой производительности приведет к неэффективному охлаждению/нагреву и дискомфорту.
- Ошибки при выборе диаметра труб для фанкойлов: Если диаметр трубопроводов, подводящих теплоноситель к фанкойлам, выбран неправильно, это вызовет проблемы с гидравликой. Слишком малый диаметр приведет к избыточному сопротивлению и недостаточному потоку теплоносителя, что снизит эффективность фанкойла. Слишком большой диаметр увеличит стоимость и объем системы без явных преимуществ.
- Почему шумят фанкойлы в офисе: Шум — частая проблема, возникающая из-за неправильного монтажа (плохо закрепленный корпус, резонанс), некорректной настройки скорости вентилятора или недостаточной шумоизоляции. Высокий уровень шума создает дискомфорт и снижает производительность труда.
Тщательный выбор фанкойлов с учетом архитектуры помещения, функционального назначения и требований к шумовому режиму, а также грамотный монтаж трубопроводов и самого оборудования, являются залогом эффективной и тихой работы системы.
Проблемы с гидравлической обвязкой и балансировкой: замкнутый круг неэффективности
Эффективность работы системы чиллер фанкойл во многом зависит от качества гидравлической обвязки и правильной балансировки. Проблемы балансировки системы чиллер фанкойл могут привести к тому, что одни фанкойлы будут переохлаждать, а другие – недоохлаждать, даже если общая мощность системы достаточна. Это происходит из-за неравномерного распределения теплоносителя.
- Отсутствие аккумулирующего бака в системе чиллер фанкойл: Эта ошибка часто игнорируется, но может иметь серьезные последствия. Аккумулирующий бак стабилизирует температуру теплоносителя, предотвращает частые включения/выключения чиллера (что увеличивает его ресурс) и обеспечивает более плавную работу системы. Без него чиллер будет работать в режиме коротких циклов, что приводит к повышенному износу и энергопотреблению.
- Ошибки при выборе теплоносителя для чиллера: В зависимости от условий эксплуатации (например, риска замерзания при низких температурах окружающей среды), может потребоваться использование антифриза. Неправильный выбор или использование некачественного теплоносителя может привести к коррозии системы, снижению теплопередачи и даже выходу оборудования из строя. Важно учитывать рекомендации производителя чиллера и фанкойлов.
Грамотное проектирование гидравлической схемы, установка балансировочных клапанов и при необходимости аккумулирующего бака, а также использование подходящего теплоносителя – залог стабильной и экономичной работы системы.
Неправильная установка и подключение чиллера: риски и угрозы
Чилер является основным генератором холода, и его правильная установка чиллера критически важна для долговечности и эффективности всей системы. Неправильная установка наружного блока чиллера может привести к целому ряду проблем:
- Недостаточная вентиляция: Чиллеру требуется свободный приток и отток воздуха для эффективного отвода тепла. Если место установки выбрано неудачно (например, в замкнутом пространстве без достаточного воздухообмена), это приведет к перегреву, снижению производительности и преждевременному износу.
- Вибрации и шум: Неправильный монтаж на неподготовленном фундаменте или без виброизоляции может стать причиной чрезмерных вибраций и шума, который будет мешать окружающим.
- Трудности с обслуживанием: Место установки должно обеспечивать удобный доступ для проведения регулярного обслуживание чиллера: что нужно знать, а также ремонта. Затрудненный доступ усложнит или сделает невозможным своевременное техническое обслуживание, что скажется на сроке службы агрегата.
- Ошибки подключения автоматики чиллера: Современные чиллеры оснащены сложными системами управления. Неправильное подключение датчиков, исполнительных механизмов или контроллера может привести к некорректной работе, сбоям в автоматическом режиме или невозможности точной настройки параметров. Это может стать причиной почему система чиллер фанкойл плохо охлаждает или работает нестабильно.
Важно следовать всем рекомендациям производителя по установке и использовать квалифицированных специалистов. Только так можно гарантировать надежную и долгосрочную работу оборудования. О том, как обеспечить долгий срок службы оборудования, вы можете узнать из нашей статьи Как продлить срок службы чиллера.

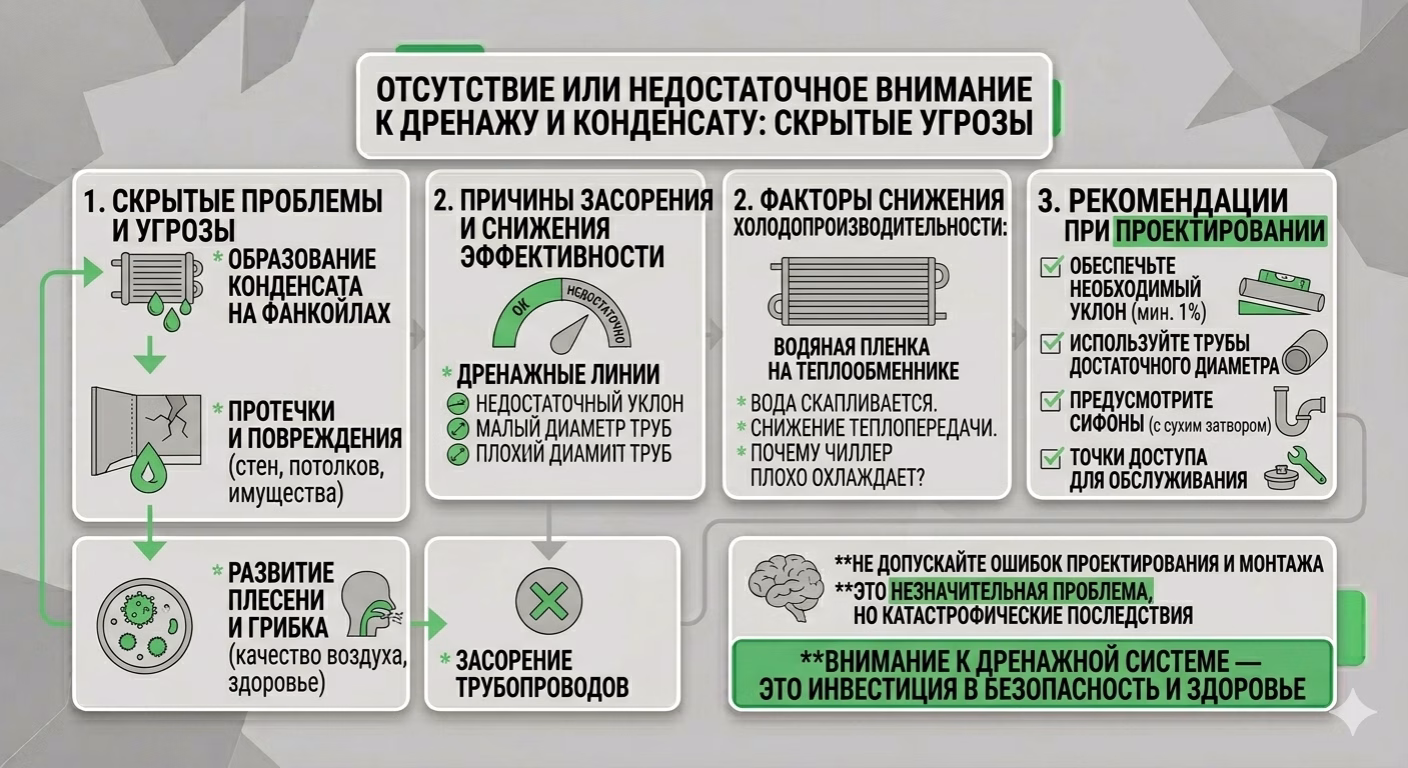

Отсутствие или недостаточное внимание к дренажу и конденсату: скрытые угрозы
Хотя проблемы с конденсатом в системе чиллер фанкойл могут показаться менее значительными по сравнению с мощностью или гидравликой, они могут привести к серьезным повреждениям и санитарным проблемам. При охлаждении воздуха на поверхностях теплообменника фанкойла образуется конденсат, который необходимо эффективно отводить.
- Протечки и повреждения: Неправильно спроектированная или смонтированная дренажная система может привести к протечкам, повреждению отделки стен и потолков, порче имущества.
- Развитие плесени и грибка: Влага в сочетании с теплом создает идеальные условия для развития плесени и грибка, что негативно сказывается на качестве воздуха в помещении и может вызвать проблемы со здоровьем у людей.
- Засорение дренажных трубопроводов: Если дренажные линии имеют недостаточный уклон или выбраны с малым диаметром, они могут засоряться, что приведет к скоплению воды и переливу.
- Почему система чиллер фанкойл плохо охлаждает: В некоторых случаях, если конденсат не отводится, он может скапливаться на теплообменнике, создавая водяную пленку, которая снижает эффективность теплопередачи и, как следствие, холодопроизводительность фанкойла.
Поэтому, при проектирование чиллер фанкойл, уделяйте особое внимание деталям дренажной системы: обеспечьте необходимый уклон, используйте трубы достаточного диаметра, предусмотрите сифоны и точки доступа для обслуживания.
Доверьте проектирование профессионалам T-CLIM!
Мы рассмотрели лишь пять наиболее распространенных, но крайне важных ошибок, которые могут возникнуть при проектирование чиллер фанкойл. Каждая из них способна значительно снизить эффективность, надежность и срок службы всей системы чиллер фанкойл, а также привести к незапланированным расходам на ремонт и переделку.
Как украинский производитель качественного холодильного оборудования T-CLIM, мы понимаем, насколько важно создать систему, которая будет работать безупречно долгие годы. Типичные ошибки при проектировании чиллеров возникают из-за отсутствия опыта и глубоких знаний. Избежать этих проблем и гарантировать оптимальную работу вашего оборудования можно, только доверив проектирование чиллер фанкойл настоящим профессионалам.
Наши специалисты обладают многолетним опытом в расчет системы чиллер фанкойл, подбор фанкойла, установке чиллера и всех сопутствующих работах. Мы предлагаем комплексные решения, учитывающие все нюансы и потребности вашего объекта, помогая избежать ошибки монтажа кондиционирования и любых других сложностей.
Не рискуйте своим комфортом и инвестициями! Обратитесь к экспертам T-CLIM за консультацией уже сегодня, и мы подберем для вас оптимальное решение, которое обеспечит надежное и эффективное кондиционирование на долгие годы.
