У сучасному світі, де технології та комфорт відіграють ключову роль, системи охолодження стали невід'ємною частиною як промислових підприємств, так і великих комерційних об'єктів. Серед розмаїття холодильного обладнання особливе місце займає чиллер – потужна та ефективна машина, призначена для централізованого охолодження рідин. Розуміння принципу роботи чиллера, його будови та сфер застосування є надзвичайно важливим для інженерів, проектувальників, власників бізнесу та всіх, хто стикається з потребою в контролі температурних режимів. Ця стаття детально розкриє внутрішні механізми цих складних пристроїв, щоб допомогти вам зробити обґрунтований вибір та забезпечити оптимальну експлуатацію.
Що таке чиллер і для чого він потрібен?
Що таке чиллер? Це промислова холодильна машина, яка використовує парокомпресійний або абсорбційний цикл для відведення тепла від рідини (як правило, води або розчину гліколю). Охолоджена рідина, в свою чергу, подається до споживачів тепла – теплообмінників, фанкойлів, технологічних ванн або іншого промислового обладнання, забезпечуючи необхідний температурний режим. Чиллери є основою для великих систем кондиціонування повітря в офісних центрах, торгових комплексах, готелях, а також незамінні в багатьох виробничих процесах. Наприклад, чіллер для охолодження оливи забезпечує стабільну температуру мастильних матеріалів у металообробних верстатах, що критично для точності та довговічності обладнання.

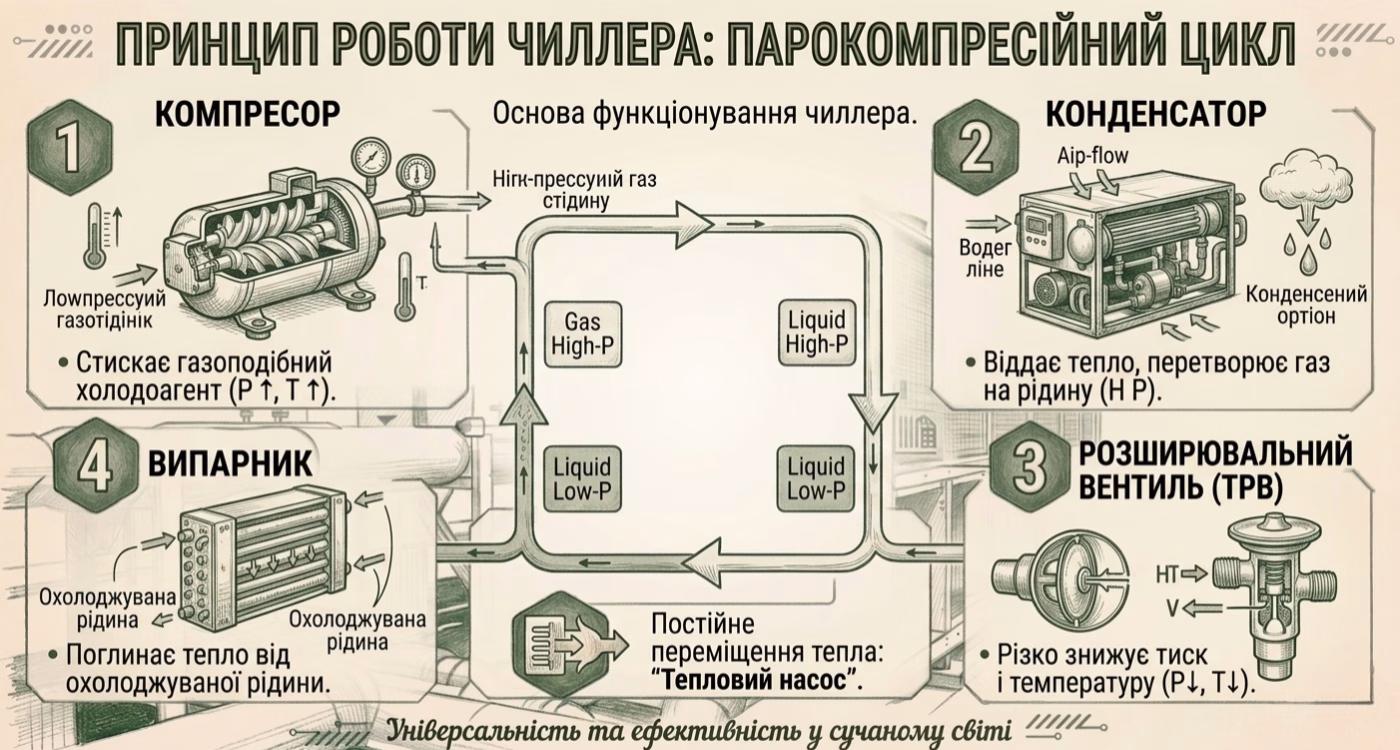

Принцип роботи чиллера: основи парокомпресійного циклу
Основою функціонування переважної більшості чиллерів є цикл парокомпресійного охолодження. Це замкнутий термодинамічний процес, що складається з чотирьох основних етапів та чотирьох ключових компонентів, що забезпечують переміщення тепла від охолоджуваної рідини до навколишнього середовища.
- Компресор: Це механізм, який приймає газоподібний холодоагент низького тиску та низької температури з випарника і стискає його. Внаслідок стиснення тиск і температура холодоагенту значно підвищуються. Робота компресора в чиллері є критично важливою, оскільки він створює рушійну силу для всього циклу.
- Конденсатор: Гарячий холодоагент високого тиску надходить у конденсатор, де віддає своє тепло навколишньому середовищу (повітрю або воді). Охолоджуючись, холодоагент конденсується, переходячи з газоподібного стану в рідкий, але залишаючись під високим тиском.
- Розширювальний вентиль (ТРВ): Рідкий холодоагент високого тиску проходить через розширювальний вентиль, який різко знижує його тиск. Це призводить до значного падіння температури холодоагенту, створюючи "холодний" рідкий потік.
- Випарник: Холодний, низькотемпературний рідкий холодоагент надходить у випарник. Тут він контактує з рідиною, яку необхідно охолодити (наприклад, водою), і поглинає її тепло. Внаслідок цього холодоагент випаровується, знову перетворюючись на газ низького тиску, а охолоджувана рідина віддає своє тепло. Цей газоподібний холодоагент повертається до компресора, замикаючи цикл.
Ця схема роботи холодильної машини дозволяє постійно переміщувати тепло від одного середовища до іншого. Для тих, хто шукає чиллер принцип дії для чайників, можна уявити це як "тепловий насос", який "перекачує" тепло.
Будова промислового чиллера: ключові елементи та їх функції
Будова промислового чиллера є складною системою, що інтегрує кілька взаємопов'язаних контурів для забезпечення ефективного охолодження.
- Холодильний контур: Включає вищезгадані компресор, конденсатор, випарник та розширювальний вентиль. Це "серце" системи, відповідальне за зміну агрегатного стану холодоагенту та переміщення тепла.
- Гідравлічний контур: Відповідає за циркуляцію теплоносія (охолоджуваної рідини) між чиллером та споживачами. Він складається з циркуляційних насосів, розширювального бака, фільтрів для очищення теплоносія, запірної та регулюючої арматури. Для більш детального розуміння цього аспекту рекомендуємо ознайомитися з нашою статтею Що таке гідромодуль чилера.
- Система керування та автоматизації: Сучасні чиллери оснащені мікропроцесорними контролерами, які моніторять та регулюють всі параметри роботи – температуру, тиск, рівні холодоагенту, захист компресора. Це забезпечує оптимальну продуктивність та безпеку.
- Електрична частина: Включає електродвигуни компресорів, вентиляторів (для повітряних конденсаторів), насосів, а також систему електроживлення та захисту.
- Корпус і рама: Надійно утримують всі компоненти, забезпечуючи їх захист від зовнішніх впливів та вібрації.
Конденсатори чиллерів бувають двох основних типів: з повітряним охолодженням (тепло відводиться за допомогою вентиляторів, що обдувають радіатори) та з водяним охолодженням (тепло відводиться проточною водою, яка потім охолоджується в градирнях). Випарники також можуть бути кожухотрубними або пластинчастими, вибір яких залежить від типу теплоносія та специфіки застосування.
Різновиди чиллерів та їх особливості
Існує кілька класифікацій чиллерів, що визначають їх конструктивні та експлуатаційні особливості:
- Чиллери з повітряним охолодженням конденсатора: Найпоширеніший тип, що не вимагає зовнішнього джерела води для охолодження. Легкі в монтажі, але можуть бути менш ефективними при високих температурах зовнішнього повітря.
- Чиллери з водяним охолодженням конденсатора: Вимагають підключення до градирні або іншого джерела охолодженої води. Більш компактні та ефективні, особливо для великих потужностей, але потребують додаткових витрат на систему водопостачання та водовідведення.
- Модульні чиллери: Складаються з декількох незалежних модулів, що дозволяє гнучко нарощувати потужність, спрощує транспортування та обслуговування.
- Абсорбційні чиллери: Використовують теплову енергію (газ, пара) замість електричної для приводу холодильного циклу. Економічні в експлуатації, де є доступ до дешевого тепла.

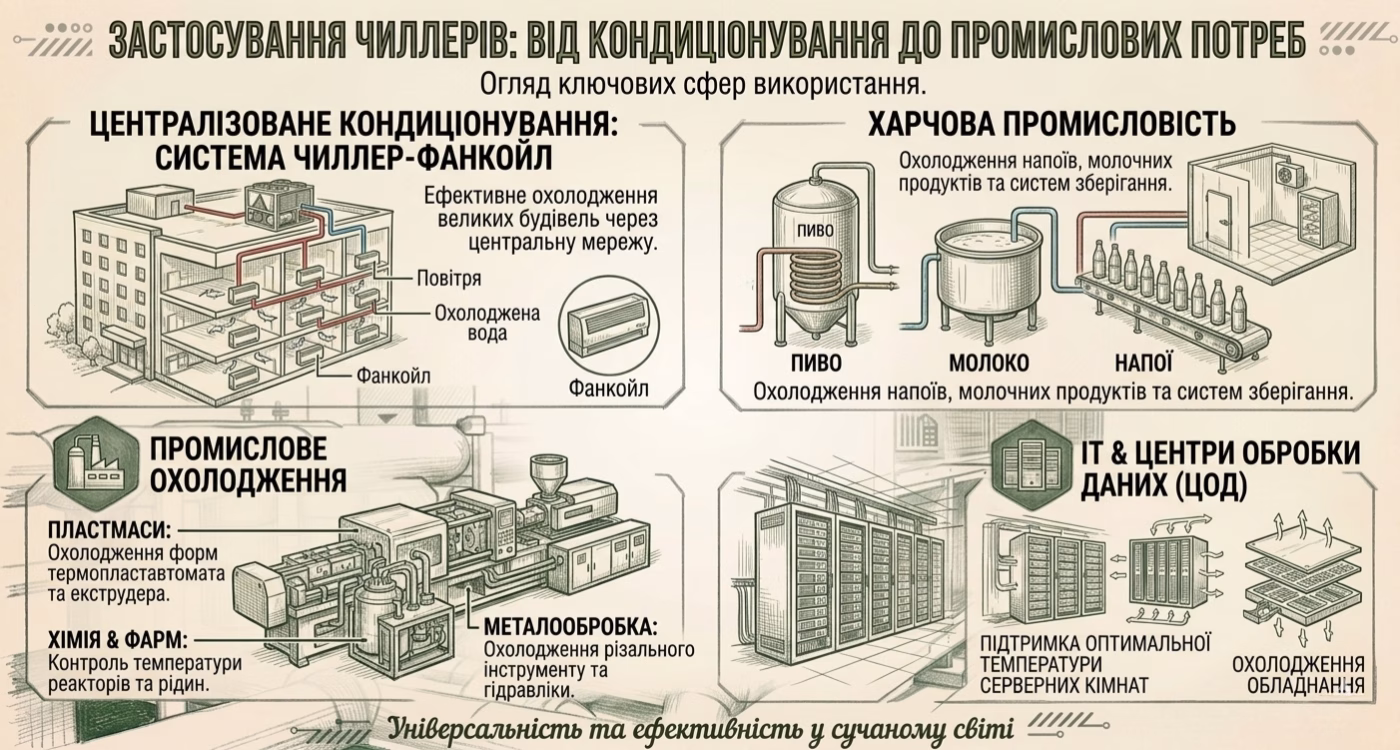

Застосування чиллерів: від кондиціонування до промислових потреб
Система чиллер-фанкойл є найбільш типовим рішенням для централізованого кондиціонування великих будівель. Чиллер охолоджує воду, яка потім циркулює по трубопроводах до фанкойлів, встановлених у приміщеннях. Фанкойли, в свою чергу, подають охолоджене повітря безпосередньо в зони комфорту.
Охолодження чиллером незамінне в багатьох галузях промисловості:
- Виробництво пластмас та гуми: Для охолодження термопластавтоматів, екструдерів, форм.
- Хімічна та фармацевтична промисловість: Контроль температури реакторів, охолодження технологічних рідин.
- Харчова промисловість: Охолодження напоїв, молочних продуктів, пива, вина, а також систем зберігання.
- Металообробка: Охолодження різального інструменту, гідравлічних систем, зварювального обладнання.
- IT-індустрія: Підтримка оптимальної температури в серверних кімнатах та центрах обробки даних.
Якщо ви бажаєте отримати більше інформації про конкретні сфери застосування, рекомендуємо прочитати нашу статтю Де використовуються чилери.
Вибір, встановлення та експлуатація чиллера
Вибір чиллера – це відповідальний процес, що вимагає ретельного аналізу потреб. Ключові критерії включають необхідну холодопродуктивність, тип охолодження конденсатора (повітряне або водяне), енергоефективність (EER/COP), рівень шуму, габаритні розміри та, звичайно, бюджет.

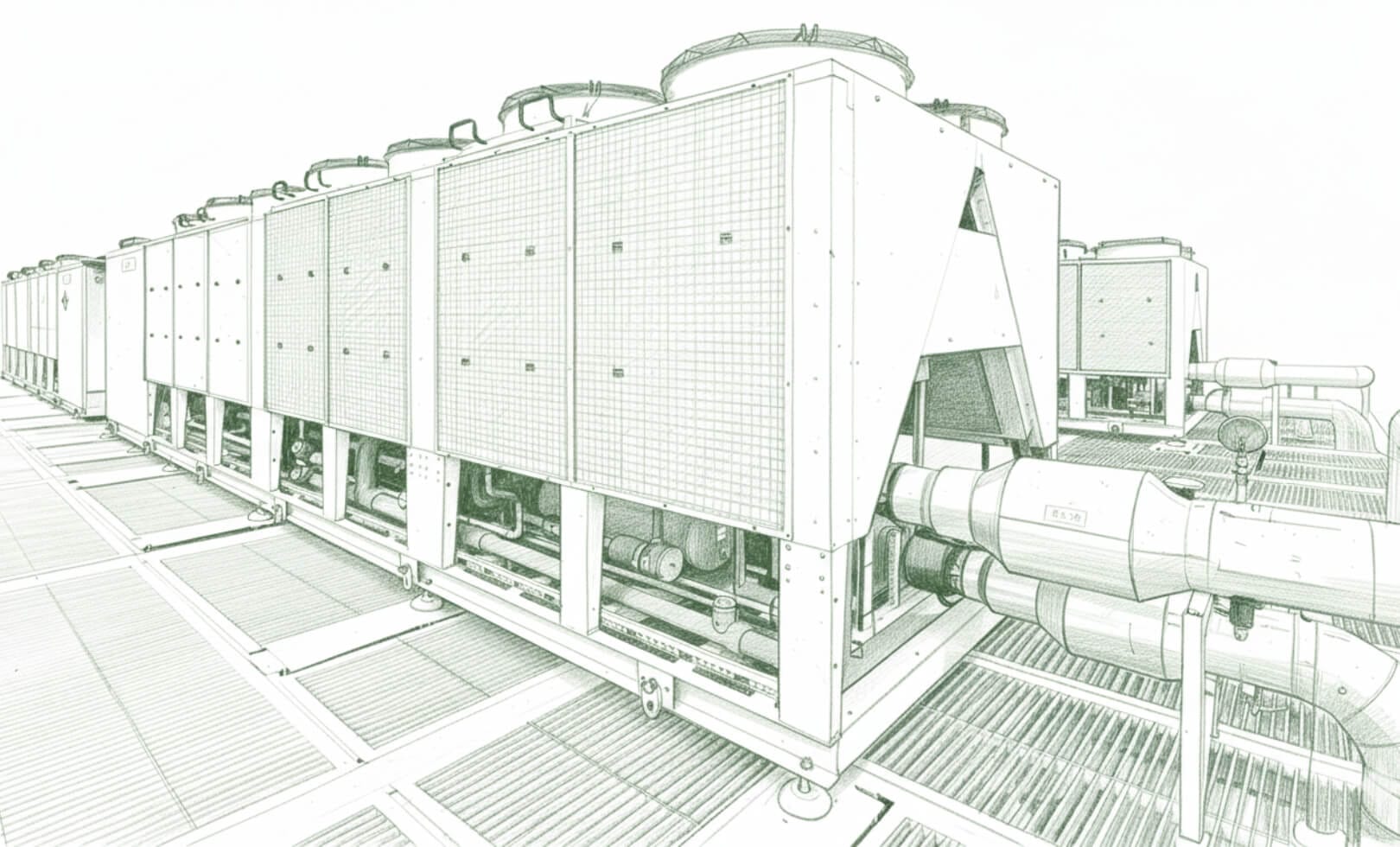

Встановлення чиллера потребує професійного підходу. Важливо правильно вибрати місце розташування (на даху, біля будівлі, всередині машинного залу), забезпечити надійний фундамент, підключити до електромережі, а також інтегрувати в гідравлічну систему об'єкта. Неправильний монтаж може призвести до зниження ефективності, збільшення енергоспоживання та скорочення терміну служби обладнання.
Для забезпечення довговічної та безперебійної роботи чиллера необхідно регулярно проводити технічне обслуговування, яке включає перевірку рівня холодоагенту, очищення теплообмінників, контроль тиску та температури, діагностику компресора та інших компонентів.
