Що таке гідромодуль чилера?

Вітаємо у блозі T-CLIM – провідного українського виробника якісного промислового холодильного обладнання! Ми розуміємо, наскільки важливо мати надійні та ефективні системи охолодження для безперебійної роботи вашого виробництва. Саме тому сьогодні ми детально розглянемо такий ключовий елемент, як гідромодуль чилера. Цей компонент є фундаментом стабільності та довговічності всієї холодильної системи, забезпечуючи її оптимальне функціонування. Якщо ви прагнете поглибити свої знання про промислове охолодження та зробити усвідомлений вибір обладнання, ця стаття стане вашим надійним путівником.

Гідромодуль чилера: базові поняття та призначення

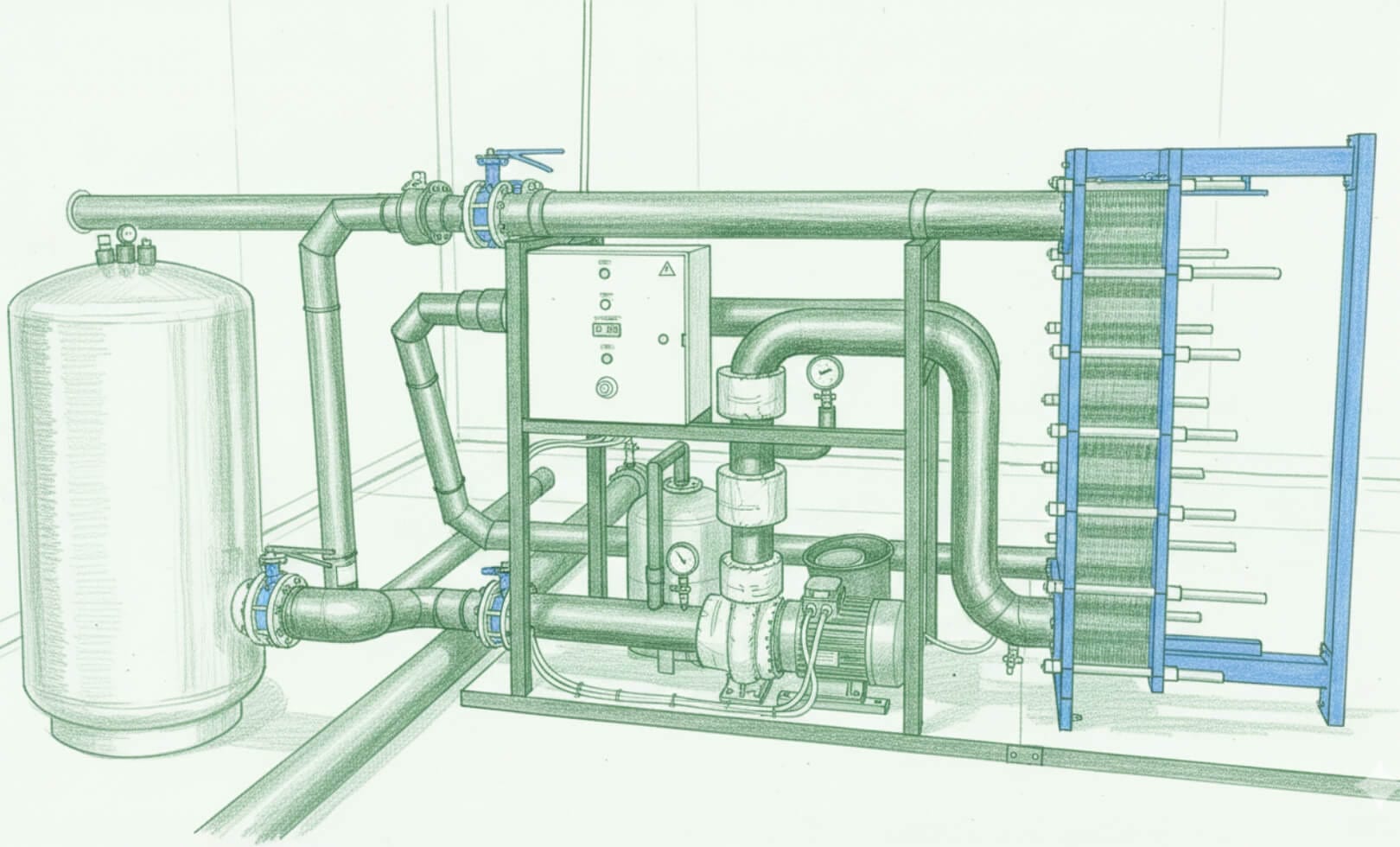

Що таке гідромодуль чилера? Це невід'ємна частина будь-якої закритої системи охолодження, яка відповідає за циркуляцію теплоносія між чилером та споживачами холоду. Простіше кажучи, гідромодуль це комплексна насосна станція, інтегрована в єдиний блок з усіма необхідними елементами для безпечного та ефективного руху рідини. Його основна функція – забезпечити стабільний потік теплоносія з необхідним тиском і витратою до споживачів, будь то обладнання для лиття пластмас, екструзійні лінії або інші промислові процеси. Наприклад, для забезпечення безперебійної роботи екструзійного обладнання, де надзвичайно важливим є точний контроль температури, критично необхідний надійний чилер для екструдера, що працює в парі з ефективним гідромодулем. Саме він підтримує задані параметри охолодження, що безпосередньо впливає на якість кінцевої продукції.

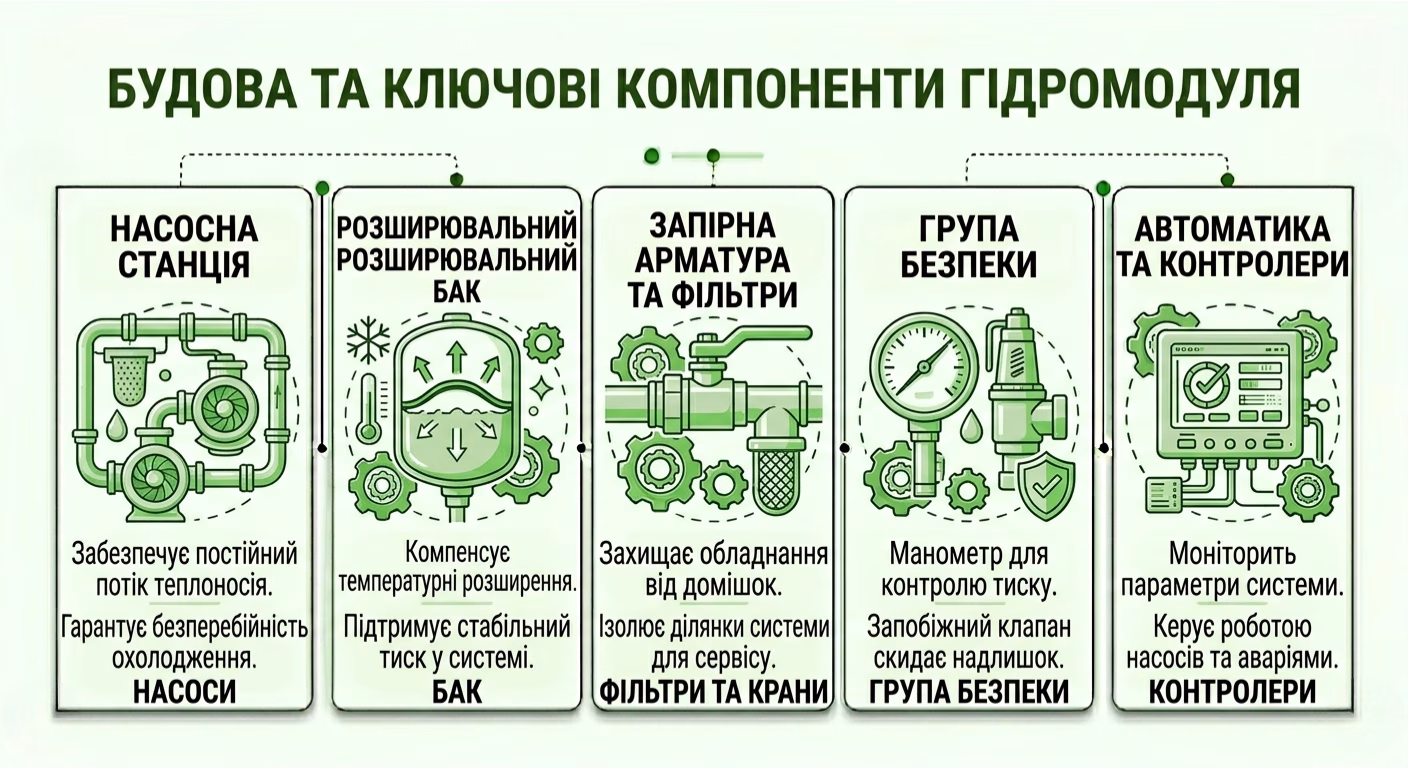

Будова та ключові компоненти гідромодуля

Щоб зрозуміти, навіщо потрібен гідромодуль і як він функціонує, важливо розглянути його склад. Типова будова гідромодуля чилера включає декілька ключових елементів, кожен з яких виконує свою важливу функцію:

1. Насосна станція для чилера: Це серце гідромодуля. Зазвичай вона складається з одного або двох циркуляційних насосів (основного та резервного). Основний насос забезпечує постійний потік теплоносія. Резервний насос передбачений для автоматичного увімкнення у разі несправності основного або для роботи в пікові навантаження, що гарантує безперебійність процесу охолодження. Насоси підбираються відповідно до необхідної продуктивності чилера та гідравлічного опору системи.
2. Розширювальний бак (мембранний): Цей елемент компенсує температурні розширення теплоносія. При нагріванні рідина збільшується в об'ємі, а при охолодженні – зменшується. Розширювальний бак поглинає ці зміни, підтримуючи стабільний тиск у системі та запобігаючи її пошкодженню.
3. Запірна арматура та фільтри: Запірна арматура (кульові крани, засувки) дозволяє ізолювати окремі ділянки системи для обслуговування або ремонту. Фільтри грубої та тонкої очистки захищають насоси, теплообмінники чилера та інше обладнання від механічних домішок, що містяться у теплоносії, тим самим подовжуючи термін їх служби.
4. Група безпеки: Включає манометр для контролю тиску в системі та запобіжний клапан, який скидає надлишковий тиск у разі його перевищення критичних значень, захищаючи систему від руйнування.
5. Автоматика та контролери: Сучасний склад гідромодуля для чилера обов'язково включає блок керування, що дозволяє моніторити параметри системи, керувати роботою насосів (включення/вимкнення, перемикання), відстежувати аварійні ситуації та взаємодіяти з автоматикою чилера. Це забезпечує повністю автоматизовану та безпечну роботу.

Якщо ви бажаєте дізнатися більше про базові поняття холодильних систем, рекомендуємо ознайомитися з нашою попередньою статтею «Що таке чилер простими словами».

Принцип роботи гідромодуля чилера

Принцип роботи гідромодуля базується на забезпеченні замкнутого циклу циркуляції теплоносія. Коли чилер починає свою роботу, насос гідромодуля вмикається і починає перекачувати охолоджений теплоносій (зазвичай воду або водний розчин гліколю) з чилера до споживачів холоду. Проходячи через теплообмінники споживачів, теплоносій забирає надлишкове тепло від технологічного обладнання, нагрівається і повертається назад до чилера для повторного охолодження.

Принцип роботи гідромодуля включає такі ключові етапи:

1. Забір теплоносія: Насос гідромодуля забирає охолоджений теплоносій з виходу чилера.
2. Подача під тиском: Насос створює необхідний тиск, щоб подолати гідравлічний опір трубопроводів та теплообмінників споживачів і забезпечити задану витрату теплоносія.
3. Циркуляція до споживача: Теплоносій транспортується до обладнання, що потребує охолодження.
4. Повернення до чилера: Нагрітий теплоносій повертається до чилера, де відбувається процес його охолодження.
5. Компенсація об'єму та тиску: Розширювальний бак постійно відстежує зміни об'єму теплоносія через коливання температури, підтримуючи стабільний тиск у системі.

Таким чином, гідромодуль забезпечує безперервну та ефективну передачу холоду від чилера до технологічних процесів.

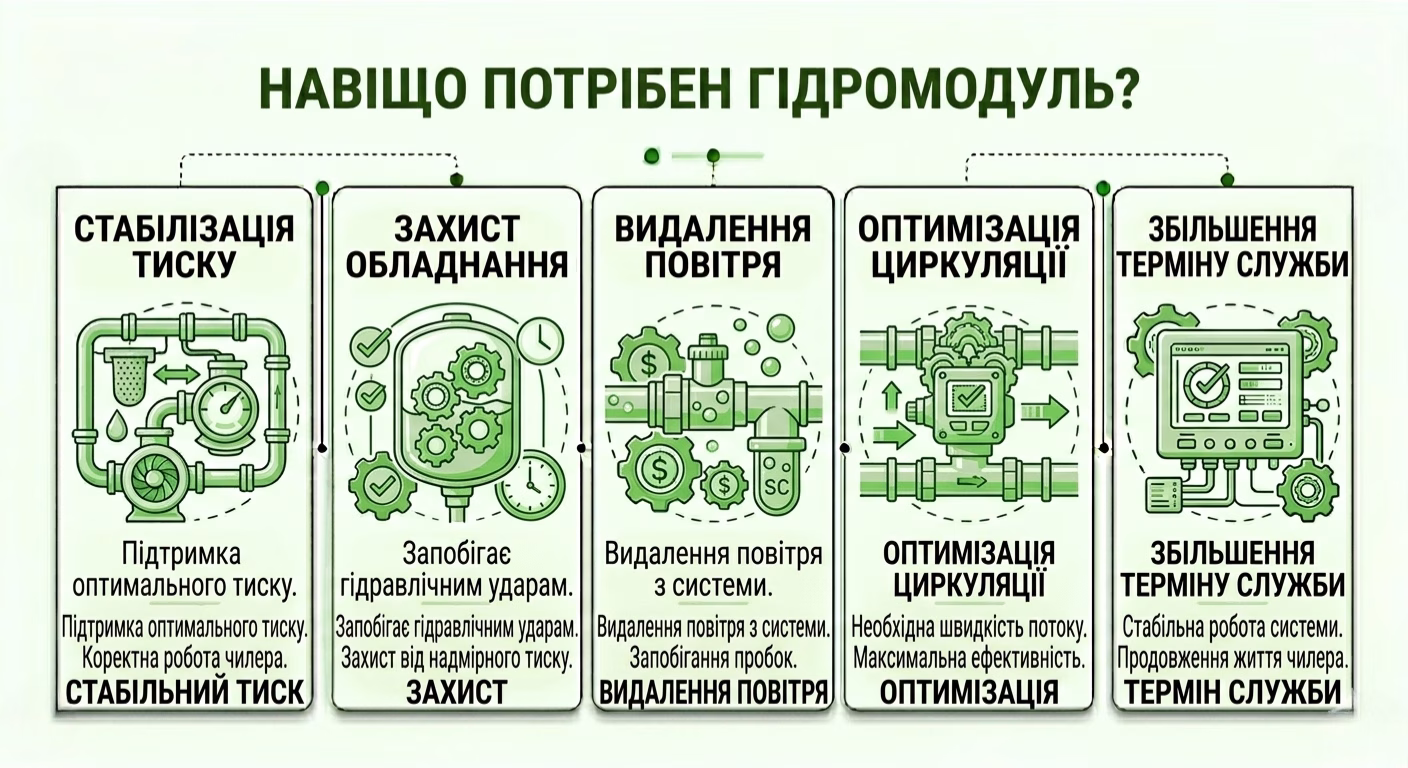

Навіщо потрібен гідромодуль? Переваги та важливість

Тепер, коли ми розуміємо склад гідромодуля для чилера та його принцип дії, стає очевидним, навіщо потрібен гідромодуль у промисловій системі охолодження. Його значення важко переоцінити:

• Стабілізація тиску: Гідромодуль підтримує оптимальний робочий тиск у всій системі, що є критично важливим для коректної роботи чилера та ефективного теплообміну.
• Захист обладнання: Він запобігає гідравлічним ударам, які можуть пошкодити трубопроводи та обладнання. Крім того, наявність розширювального бака захищає систему від надмірного тиску, спричиненого температурним розширенням рідини.
• Видалення повітря: Деякі гідромодулі оснащені повітровідвідниками, які видаляють повітря з системи, запобігаючи утворенню повітряних пробок, що погіршують ефективність циркуляції.
• Оптимізація циркуляції: Завдяки потужній насосній станції для чилера, гідромодуль забезпечує необхідну швидкість та об'єм циркуляції теплоносія, що гарантує максимально ефективне використання холодопродуктивності чилера.
• Збільшення терміну служби: Стабільна робота системи, відсутність перепадів тиску та захист від домішок значно подовжують термін служби як чилера, так і всього технологічного обладнання, що ним охолоджується.

Якщо ви цікавитеся, які типи охолоджувального обладнання існують та як вони відрізняються, запрошуємо прочитати нашу статтю "Які види чилерів існують".

Вибір та оптимізація гідромодуля T-CLIM

Вибір правильного гідромодуля є ключовим для ефективності всієї системи охолодження. При цьому необхідно враховувати такі фактори, як:

• Потужність чилера та потрібна продуктивність насосів: Вона повинна відповідати обсягу охолоджуваної рідини та вимогам споживачів холоду.
• Необхідний напір та витрата: Визначаються довжиною трубопроводів, їх діаметром, кількістю запірної арматури та опором теплообмінників.
• Тип теплоносія: Залежно від температури охолодження може використовуватися вода або розчини гліколю.

T-CLIM як український виробник пропонує високоякісні гідромодулі, які спроектовані та виготовлені з урахуванням сучасних стандартів надійності та ефективності. Ми забезпечуємо:

• Індивідуальний підхід: Ми розробляємо та адаптуємо склад гідромодуля для чилера відповідно до специфічних потреб вашого виробництва.
• Надійність компонентів: Використання перевірених комплектуючих від провідних світових виробників гарантує довговічність та стабільність роботи.
• Енергоефективність: Наші рішення спрямовані на мінімізацію споживання енергії, що дозволяє знизити експлуатаційні витрати.
• Простоту інтеграції: Гідромодулі T-CLIM легко інтегруються в існуючі та нові системи охолодження.

Ми пишаємося тим, що можемо запропонувати не просто обладнання, а комплексні та продумані рішення, що забезпечують безперебійну роботу вашого бізнесу.

Зверніться до професіоналів T-CLIM: ваш надійний партнер у холодильних рішеннях

Розуміння того, що таке гідромодуль чилера, його будови гідромодуля чилера та принципу роботи гідромодуля є важливим кроком до вибору оптимального обладнання. Проте кожен промисловий об'єкт має свої унікальні потреби. Саме тому ми запрошуємо вас звернутися до фахівців T-CLIM. Наші експерти з радістю проконсультують вас, допоможуть розібратися у всіх нюансах і підберуть ідеальний гідромодуль та чилер, що відповідатиме саме вашим виробничим вимогам. Не ризикуйте ефективністю свого виробництва – довіртеся досвіду та якості українського виробника! Звертайтеся до нас, і ми знайдемо оптимальне рішення для вашого бізнесу!
