У сучасному промисловому виробництві ефективне охолодження є ключовим фактором для стабільної роботи обладнання, якості продукції та зниження експлуатаційних витрат. Наприклад, чилери для ТПА, як потужні холодильні машини, відіграють у цьому процесі центральну роль, забезпечуючи точний контроль температури для різноманітних технологічних операцій. Серед усіх типів чилерів, моделі з водяним охолодженням виділяються своєю високою ефективністю та широким спектром застосування, особливо там, де потрібна максимальна продуктивність та мінімальний вплив на навколишнє середовище.

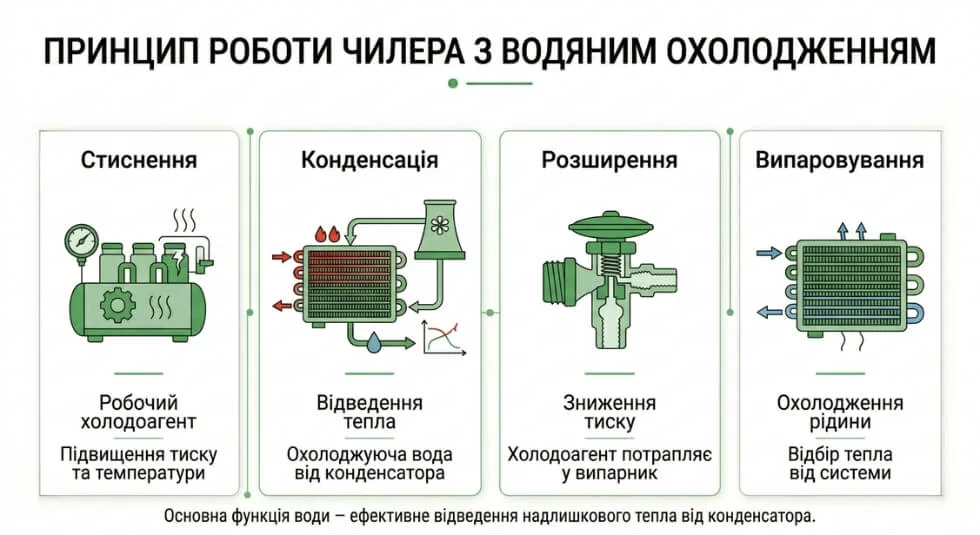

Принцип роботи чилера з водяним охолодженням
Зрозуміти, як працює водяний чилер, допоможе знайомство з класичним холодильним циклом, адаптованим під водяне охолодження. В основі роботи будь-якого чилера лежить чотири основні процеси: стиснення, конденсація, розширення та випаровування. У випадку з водяним чилером, ключова відмінність полягає в способі відведення тепла від конденсатора.
Робочий холодоагент у газоподібному стані, що надходить з випарника, спочатку стискається компресором. Це підвищує його тиск і температуру. Потім гарячий, стиснений холодоагент подається в конденсатор. Саме тут відбувається основний процес: холодоагент віддає своє тепло охолоджуючій воді, що циркулює по конденсатору. В результаті холодоагент конденсується, переходячи з газоподібного стану в рідкий, а вода, що поглинула тепло, нагрівається і відводиться для подальшого охолодження, зазвичай до градирні.
Після конденсації рідкий холодоагент проходить через розширювальний вентиль, де його тиск різко знижується. Це призводить до зниження температури холодоагенту, і він потрапляє у випарник. У випарнику холодоагент поглинає тепло від охолоджуваної рідини (наприклад, води або розчину гліколю), яка надходить з охолоджуваного процесу. Ця рідина охолоджується, а холодоагент випаровується, повертаючись до компресора у вигляді газу, і цикл повторюється. Таким чином, основна функція води в цьому процесі – ефективне відведення надлишкового тепла від конденсатора, що забезпечує безперебійну роботу системи.
Будова чилера з водяним охолодженням
Будова водяного чилера включає в себе кілька ключових компонентів, кожен з яких відіграє важливу роль у функціонуванні всієї системи. Основні елементи схема чилера з водяним охолодженням включає:
- Компресор: Відповідає за стиснення холодоагенту, підвищуючи його тиск і температуру. У чилерах T-CLIM використовуються надійні та ефективні компресори, що гарантують довговічність та продуктивність.
- Конденсатор: Це теплообмінник, де гарячий холодоагент віддає тепло воді. У водяних чилерах найчастіше використовуються кожухотрубні або пластинчасті конденсатори, які забезпечують високу ефективність теплообміну. Саме тут вода забирає надлишкове тепло від системи.
- Випарник: Місце, де холодоагент поглинає тепло від охолоджуваного середовища, переходячи з рідкого стану в газоподібний. T-CLIM обладнання розроблене для максимальної ефективності випарника, забезпечуючи швидке та стабільне охолодження.
- Розширювальний вентиль (ТРВ): Контролює потік холодоагенту, знижуючи його тиск перед надходженням у випарник.
- Циркуляційні насоси: Забезпечують рух води як в контурі охолодження процесу, так і в контурі конденсатора (до градирні).
Особливістю чилерів та іншого промислового обладнання є їхня здатність працювати в умовах високих теплових навантажень, забезпечуючи стабільну температуру. Відмінність від чилерів з повітряним охолодженням полягає у відсутності великих вентиляторів для обдування конденсатора, що робить їх більш компактними та тихими.
Чилер водяного охолодження конденсатора та градирня
Взаємодія чилера водяного охолодження конденсатора з градирнею є критично важливою для всієї системи. Після того, як вода поглинає тепло від холодоагенту в конденсаторі, вона стає теплою і потребує охолодження, перш ніж знову подаватися в конденсатор. Для цього використовується градирня.
Градирня для чилера принцип роботи базується на процесі випаровування води. Тепла вода з конденсатора подається у верхню частину градирні, де вона розпилюється на дрібні краплі або стікає по спеціальних насадках (орошувачах). Одночасно знизу через градирню проганяється потік повітря за допомогою вентиляторів. При контакті теплої води з холодним повітрям відбувається часткове випаровування води. Цей процес випаровування забирає значну кількість тепла, охолоджуючи основну масу води, яка потім повертається до чилера.
Існують різні типи градирень, включаючи відкриті (випаровувальні) та закриті (сухі або гібридні). Вибір типу градирні залежить від вимог до чистоти води, температурних режимів та екологічних норм. Правильний підбір та функціонування градирні забезпечують ефективне та безперебійне охолодження конденсатора, що, у свою чергу, гарантує оптимальну роботу чилера T-CLIM.
Переваги чилерів з водяним охолодженням
Використання чилерів з водяним охолодженням надає низку значних переваг чилерів з водяним охолодженням, які роблять їх кращим вибором для багатьох промислових підприємств:
- Висока енергоефективність: Водяне охолодження, як правило, ефективніше повітряного, особливо при високих зовнішніх температурах. Це дозволяє досягти нижчих температур конденсації, що знижує навантаження на компресор і зменшує споживання електроенергії.
- Компактність: Відсутність необхідності у великих плоских поверхнях для обдування повітрям робить водяні чилери більш компактними, що дозволяє встановлювати їх всередині приміщень, економлячи виробничий простір.
- Стабільність роботи: Продуктивність водяних чилерів менше залежить від коливань температури зовнішнього повітря, що забезпечує стабільне та надійне охолодження протягом усього року.
- Низький рівень шуму: Завдяки відсутності потужних вентиляторів для обдування, водяні чилери працюють значно тихіше, що є важливою перевагою для об'єктів з підвищеними вимогами до шумового режиму.
- Можливість рекуперації тепла: Тепло, що відводиться з конденсатора, може бути використане для опалення приміщень або підігріву води для побутових потреб, що додатково підвищує енергоефективність системи та знижує експлуатаційні витрати.
- Довгий термін служби: Стабільні умови роботи та менші перепади температур сприяють більш тривалому терміну служби компонентів чилера.

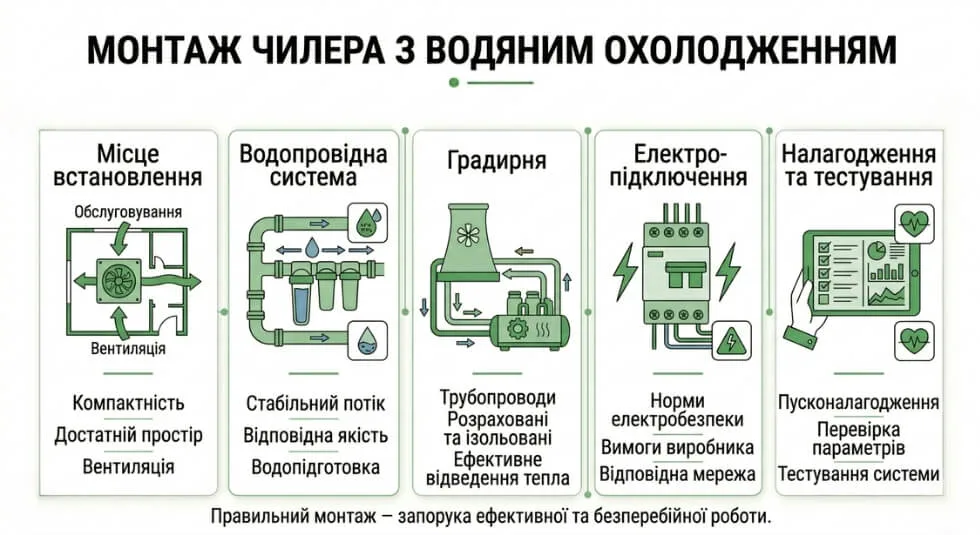

Монтаж чилера з водяним охолодженням
Правильний монтаж чилера з водяним охолодженням є запорукою його ефективної та безперебійної роботи. Цей процес вимагає професійного підходу та знання специфіки холодильного обладнання. Важливо врахувати кілька ключових аспектів:
- Вибір місця встановлення: Хоча водяні чилери більш компактні, необхідно забезпечити достатній простір для обслуговування та вентиляції.
- Підключення до водопровідної системи: Необхідно забезпечити стабільний потік охолоджуючої води відповідної якості. Часто потрібна система водопідготовки для запобігання утворенню накипу та корозії.
- Підключення до градирні: Трубопроводи, що з'єднують чилер і градирню, повинні бути правильно розраховані та ізольовані.
- Електропідключення: Монтаж електромережі має відповідати вимогам виробника та нормам електробезпеки.
- Налагодження та тестування: Після монтажу обов'язково проводиться пусконалагодження та тестування системи для перевірки всіх параметрів роботи.
Якщо ви розмірковуєте, Чому чилер це необхідність для бізнесу або шукаєте рішення для уникнення Перегрів обладнання: як уникнути проблеми, зверніть увагу на можливості водяних чилерів. А щоб краще зрозуміти відмінності в технологіях охолодження, рекомендуємо ознайомитися з нашою статтею Як працює чилер-фанкойл?. Професійний монтаж та якісне обладнання T-CLIM гарантують довговічність та надійність вашої холодильної системи.
