Магнітно-резонансна томографія (МРТ) – це потужний діагностичний інструмент, що дозволяє отримувати детальні зображення внутрішніх органів та тканин людини без використання іонізуючого випромінювання. Сучасна медицина немислима без МРТ, яка забезпечує точність діагностики у неврології, ортопедії, онкології та багатьох інших галузях. Однак, за цією дивовижною технологією стоїть складна інженерна система, ключовим елементом якої є... холод. Парадоксально, але без ефективного охолодження, таких як чилер для МРТ – апарат не може функціонувати. Чому ж так потрібне охолодження і важливо підтримувати екстремально низькі температури для роботи цього високотехнологічного обладнання? Розглянемо детальніше.

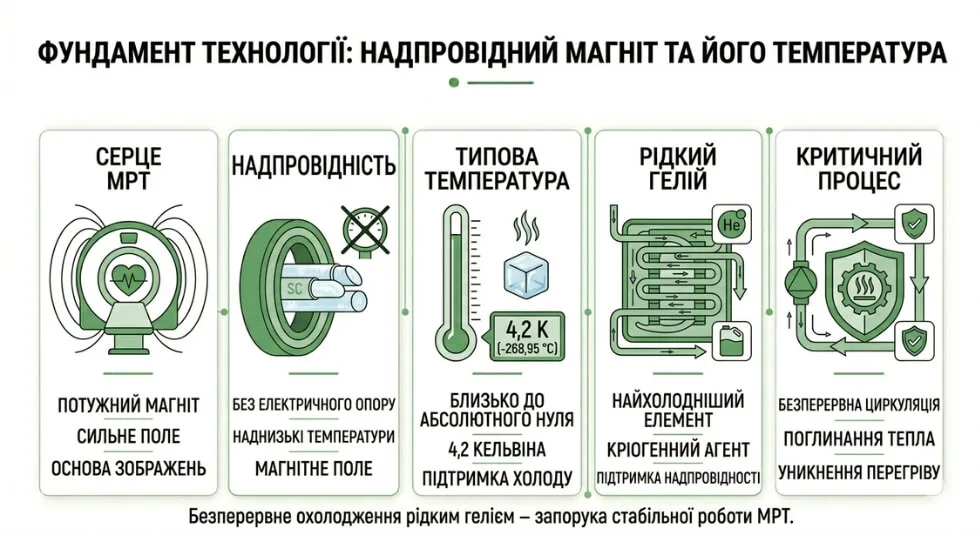

Фундамент технології: Надпровідний магніт та його температура
Серцем кожного МРТ-апарату є потужний надпровідний магніт. Він створює надзвичайно сильне і стабільне магнітне поле, яке є основою для формування зображень. Однак, щоб провідники цього магніту набули стану надпровідності, тобто втратили електричний опір, їм необхідно перебувати в умовах екстремально низьких температур, близьких до абсолютного нуля. Саме тому питання, навіщо охолоджувати магніт МРТ, є ключовим. Без такого охолодження, надпровідність просто не виникне, і магніт не зможе генерувати необхідне магнітне поле.
Типова температура надпровідного магніту МРТ становить приблизно 4,2 Кельвіна (або -268,95 градусів Цельсія). Для підтримки такого рівня холоду в системі МРТ використовується рідкий гелій – найхолодніший відомий елемент. Роль гелію в системі МРТ критично важлива: він діє як кріогенний агент, поглинаючи тепло і підтримуючи температуру магніту в надпровідному стані. Рідкий гелій постійно циркулює навколо обмоток магніту, забезпечуючи їхнє охолодження. Це безперервний процес, адже навіть мінімальне підвищення температури може вивести магніт зі стану надпровідності.
Кріогенна інфраструктура: Як підтримується екстремальний холод
Підтримка наднизьких температур вимагає складної та надійної системи охолодження. Крім безпосереднього охолодження магніту рідким гелієм, значну роль відіграє зовнішнє охолоджувальне обладнання, зокрема чилер для МРТ. Це промислова холодильна машина, яка відводить тепло від системи МРТ, підтримуючи стабільну температуру рідкого гелію та інших компонентів.
Чилер для МРТ принцип роботи полягає у циркуляції холодоносія (зазвичай води або водно-гліколевої суміші) по замкнутому контуру. Цей холодоносій проходить через спеціальні теплообмінники всередині МРТ-апарату, поглинаючи надлишкове тепло від кріогенної системи та інших елементів, що нагріваються. Після цього нагрітий холодоносій повертається до чилера, де відбувається його охолодження за допомогою холодильного циклу (випаровування, стиснення, конденсація, розширення холодоагенту). Охолоджений холодоносій знову подається в МРТ-апарат, і цикл повторюється. Для глибшого розуміння принципів роботи холодильного обладнання рекомендуємо ознайомитися з нашою статтею Як працює чилер-фанкойл?. Ефективна робота чилера є запорукою стабільності всього МРТ-комплексу.
Виклики та ризики: Наслідки перегріву та аварійні ситуації
Відмова системи охолодження або її некоректна робота може призвести до серйозних проблем. Перегрів МРТ апарату наслідки можуть бути катастрофічними:
- Втрата надпровідності (Квенч): Це найнебезпечніший наслідок. Квенч МРТ що це? Це швидке, неконтрольоване випаровування рідкого гелію, що супроводжується миттєвим підвищенням температури магніту та втратою його надпровідних властивостей. Під час квенчу гелій, який випаровується, є потенційною небезпекою, оскільки може витісняти кисень у приміщенні. Крім того, це вимагає дороговартісного поповнення гелію та тривалої зупинки апарату для повторного охолодження.
- Пошкодження обладнання: Високі температури можуть пошкодити чутливі електронні компоненти, градієнтні котушки та інші елементи МРТ-системи, що призведе до дороговартісного ремонту або повної заміни.
- Зниження якості зображень: Навіть незначний перегрів може викликати нестабільність магнітного поля, що призведе до артефактів на зображеннях та зниження діагностичної цінності досліджень.
- Вимушений простій: Будь-яка проблема з охолодженням вимагає зупинки апарату для усунення несправностей, що означає втрату часу, ресурсів та відмову в обслуговуванні пацієнтів.
Щоб уникнути цих проблем, необхідно забезпечити належне обслуговування системи охолодження. Детальніше про заходи профілактики ви можете прочитати в нашій статті Перегрів обладнання: як уникнути проблеми. А якщо ви помітили, що чилер не виконує свою функцію, варто звернутися до матеріалу Чому чилер не охолоджує воду?, щоб швидко знайти можливі причини несправності.
Більше ніж магніт: Охолодження інших критичних компонентів
Хоча надпровідний магніт є основним споживачем холоду, він не єдиний компонент, який потребує охолодження. У роботі МРТ-апарату активно використовуються градієнтні котушки та радіочастотні (РЧ) котушки.
Охолодження градієнтних котушок є життєво важливим. Ці котушки створюють додаткові, менші магнітні поля, які дозволяють точно позиціонувати сигнали в просторі та формувати зображення. Під час роботи градієнтні котушки генерують значну кількість тепла через високі струми, що протікають крізь них. Без ефективного відведення тепла вони можуть перегрітися, що призведе до погіршення якості зображень, збоїв у роботі та потенційного пошкодження.
Аналогічно, РЧ-котушки, що відповідають за генерацію та прийом радіочастотних імпульсів, також можуть нагріватися. Отже, безперебійне охолодження медичного обладнання – це не просто бажана опція, а необхідна умова для функціонування МРТ-апарату в цілому. Це гарантує стабільність усіх систем, продовжує термін служби компонентів та, що найважливіше, забезпечує високу якість діагностики.

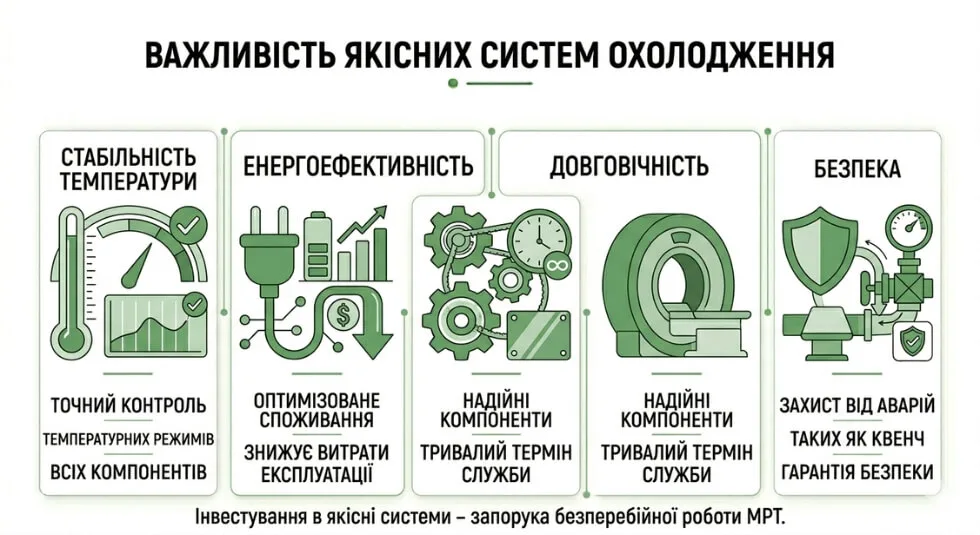

Надійність – запорука успіху: Важливість якісних систем охолодження
Зважаючи на складність та критичність роботи МРТ-апаратів, вибір надійної системи охолодження є фундаментальним. Якісний чилер, розроблений та виготовлений з дотриманням найвищих стандартів, забезпечує:
- Стабільність температури: Точний контроль за температурними режимами всіх компонентів.
- Енергоефективність: Оптимізоване споживання енергії, що знижує експлуатаційні витрати.
- Довговічність: Надійні компоненти та матеріали, що забезпечують тривалий термін служби.
- Безпеку: Захист від аварійних ситуацій, таких як квенч.
Інвестування в якісні системи охолодження від перевіреного виробника – це інвестиція в безперебійну роботу МРТ-апарату, точність діагностики та, зрештою, у здоров'я пацієнтів.
Наші експерти допоможуть вибрати оптимальне рішення
Вибір системи охолодження для такого складного обладнання, як МРТ-апарат, вимагає глибоких знань та інженерного підходу. Фахівці T-CLIM мають багаторічний досвід у розробці та виробництві промислового холодильного обладнання. Ми розуміємо специфіку роботи медичних закладів та готові запропонувати індивідуальні рішення, що відповідають усім вашим потребам. Звертайтеся до нас за консультацією – ми допоможемо підібрати чилер та інше обладнання, яке забезпечить надійне та ефективне охолодження вашого МРТ-апарату, гарантуючи його безперебійну та довговічну роботу. Ми прагнемо бути не просто постачальником, а надійним партнером у забезпеченні сучасної медицини.
