Выбор централизованной системы кондиционирования и вентиляции – это всегда баланс между первоначальными капитальными вложениями (CAPEX) и последующими эксплуатационными расходами (OPEX). Главное отличие чиллер фанкойл от обычного кондиционера заключается в используемом хладагенте. В стандартных сплит-системах между блоками циркулирует фреон, что накладывает строгие ограничения на длину трасс и число внутренних блоков. В связке «чиллер-фанкойл» хладагентом выступает охлажденная жидкость (вода или раствор гликоля), перекачиваемая по обычным изолированным трубам на любые расстояния.
Принцип работы и базовые варианты интеграции

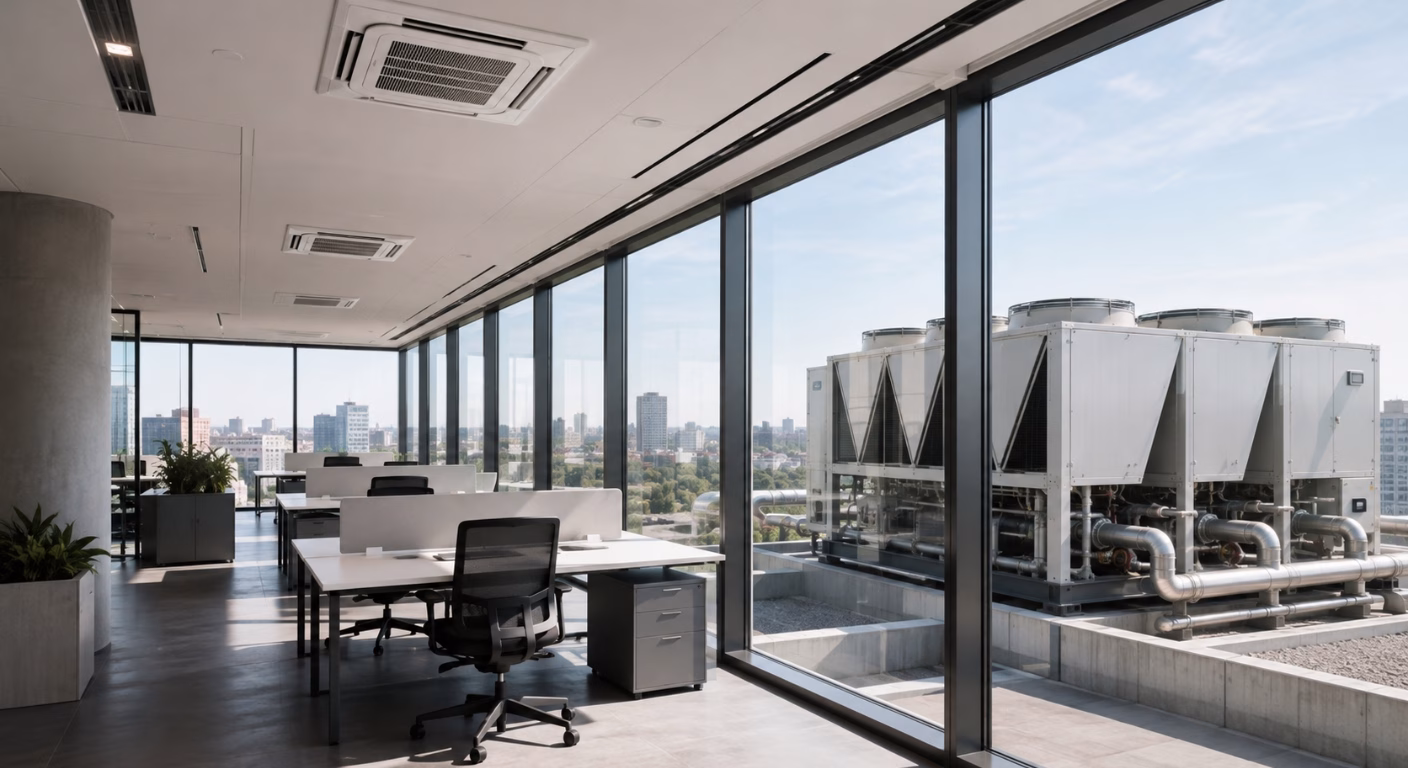

Современная система чиллер-фанкойл представляет собой закольцованный гидравлический контур. Охладитель жидкости (чиллер) устанавливается снаружи – на крыше, прилегающей территории или в техническом помещении, а доводчики (фанкойлы) размещаются непосредственно в обслуживаемых зонах.
Важнейшая инженерная особенность состоит в том, что универсальный фанкойл работает на отопление и охлаждение, успешно заменяя собой традиционные радиаторы водяного отопления в холодный период при наличии теплового насоса или внешнего источника тепла.
Типовая схема подключения чиллер фанкойл в здании включает в себя:
- Наружный чиллер (моноблок или с выносным конденсатором);
- Гидромодуль (насосная станция, аккумулирующий бак, расширительный сосуд);
- Трубопроводную разводку с запорно-регулирующей арматурой;
- Внутренние доводчики (кассетные, канальные, настенные или напольные фанкойлы);
- Автоматику управления (щиты, датчики, трехходовые клапаны).
Если вас интересует инженерная сторона подготовки хладоносителя, рекомендуем ознакомиться с нашей статьей «Как выбрать теплоноситель для системы охлаждения: вода или гликоль».
Преимущества и недостатки: объективная оценка
Оценивая преимущества и недостатки системы чиллер фанкойл, важно исходить из конкретных задач объекта.
Взвешивая чиллер фанкойл плюсы и минусы, инженеры выделяют следующие достоинства:
- Масштабируемость: К одному чиллеру можно подключить десятки и сотни фанкойлов разных типов без потери эффективности.
- Безопасность: Весь фреон сосредоточен в наружном блоке. По внутренним помещениям циркулирует безопасный водяной контур.
- Эстетика фасада: Отсутствует необходимость навешивать десятки наружных блоков кондиционеров.
- Энергоэффективность: Грамотно спроектированная система обеспечивает экономный расход электроэнергии чиллер фанкойл благодаря ступенчатому или инверторному регулированию мощности компрессоров и свободной системе охлаждения (Free Cooling) в межсезонье.
К минусам относят более высокую начальную стоимость монтажа и необходимость регулярного квалифицированного обслуживания гидравлического контура.
Где система окупается быстрее всего?
Далеко не на каждом объекте данное решение экономически оправдано. Разберем детально, для каких зданий подходит система чиллер фанкойл:
- Торговые центры и гипермаркеты. Высокая окупаемость системы чиллер фанкойл для торгового центра достигается за счет гибкости зонирования. Бутики арендаторов постоянно меняют конфигурацию, а подвести трубы к новому фанкойлу намного дешевле и проще, чем протягивать фреоновую трассу.
- Бизнес-центры и офисные комплексы. Комплексный расчет системы чиллер фанкойл для офиса позволяет учесть переменные теплопритоки в зависимости от стороны света и загрузки переговорных. Возврат инвестиций происходит за счет низких затрат на киловатт выработанного холода.
- Промышленные предприятия. Для производственных цехов критически важен бесперебойный отвод тепла от станков и технологических линий. О том, к каким рискованным последствиям приводит игнорирование этого фактора, читайте в материале «Как перегрев оборудования влияет на производство: брак, простои и аварии».
- Гостиницы и отели. Индивидуальное микроклиматическое управление в каждом номере при едином центральном узле охлаждения.
А вот ответ на вопрос «чиллер фанкойл для частного дома стоит ли ставить?» чаще всего отрицательный. Для объектов площадью до 300–500 м² капитальные затраты будут окупаться слишком долго. Исключение составляют лишь усадьбы с большими бассовыми комплексами и цельно стеклянными фасадами, где требуется колоссальная холодильная мощность.
Сравнение с VRF, стоимость установки и сроки окупаемости
Сравнивая чиллер фанкойл или мультизональная система vrf, инженеры ориентируются на общую площадь и протяженность трасс. При площади здания до 1500–2000 м² VRF-системы могут выигрывать по стартовой стоимости. Однако на объектах большей площади водоохлаждаемые системы уверенно лидируют.

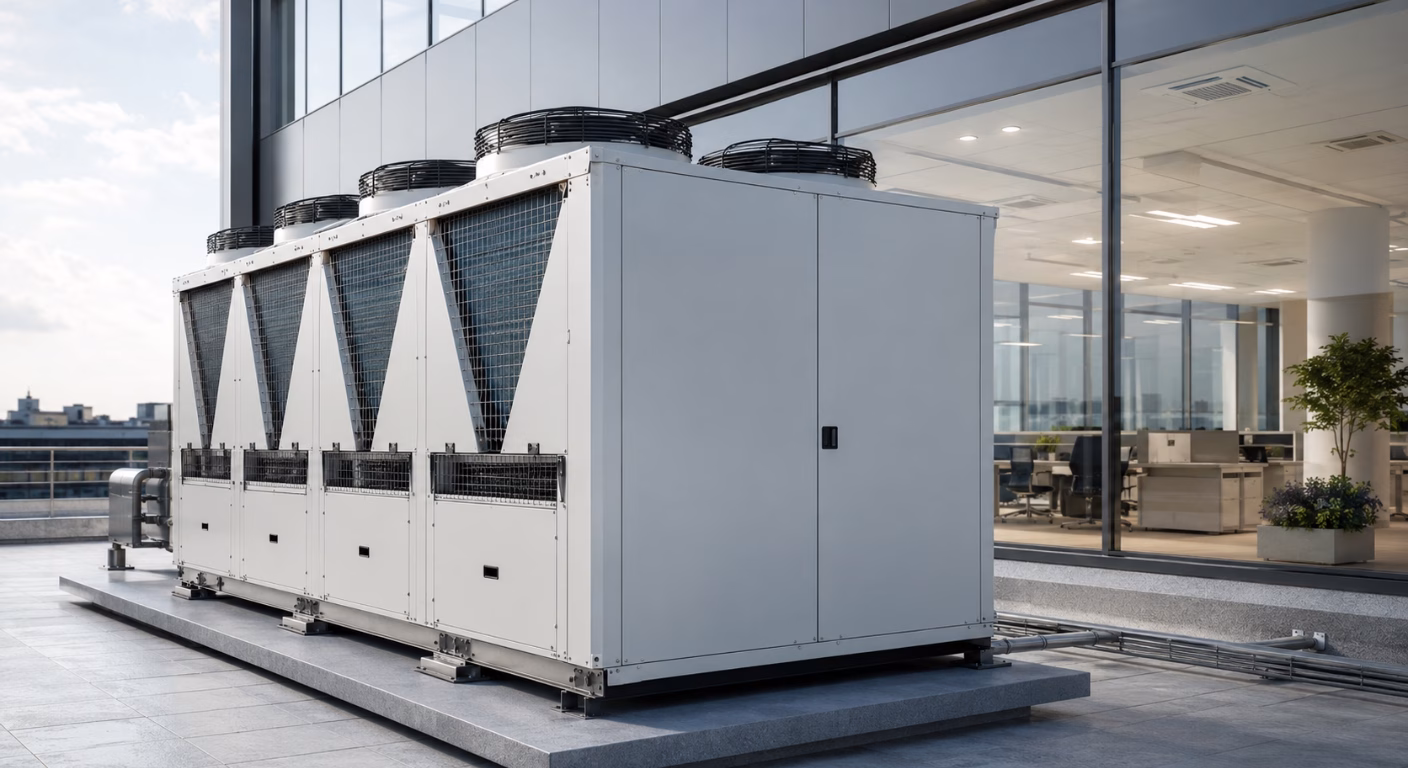

Суммарная стоимость установки системы чиллер фанкойл складывается из стоимости самого оборудования, гидромодуля, разводки труб и пусконаладочных работ. При этом регулярное техническое обслуживание – ключевой фактор защиты капитала. То, сколько стоит обслуживание системы чиллер фанкойл, напрямую зависит от ее мощности и состава оборудования, но в среднем составляет не более 2–4% от стоимости системы в год.

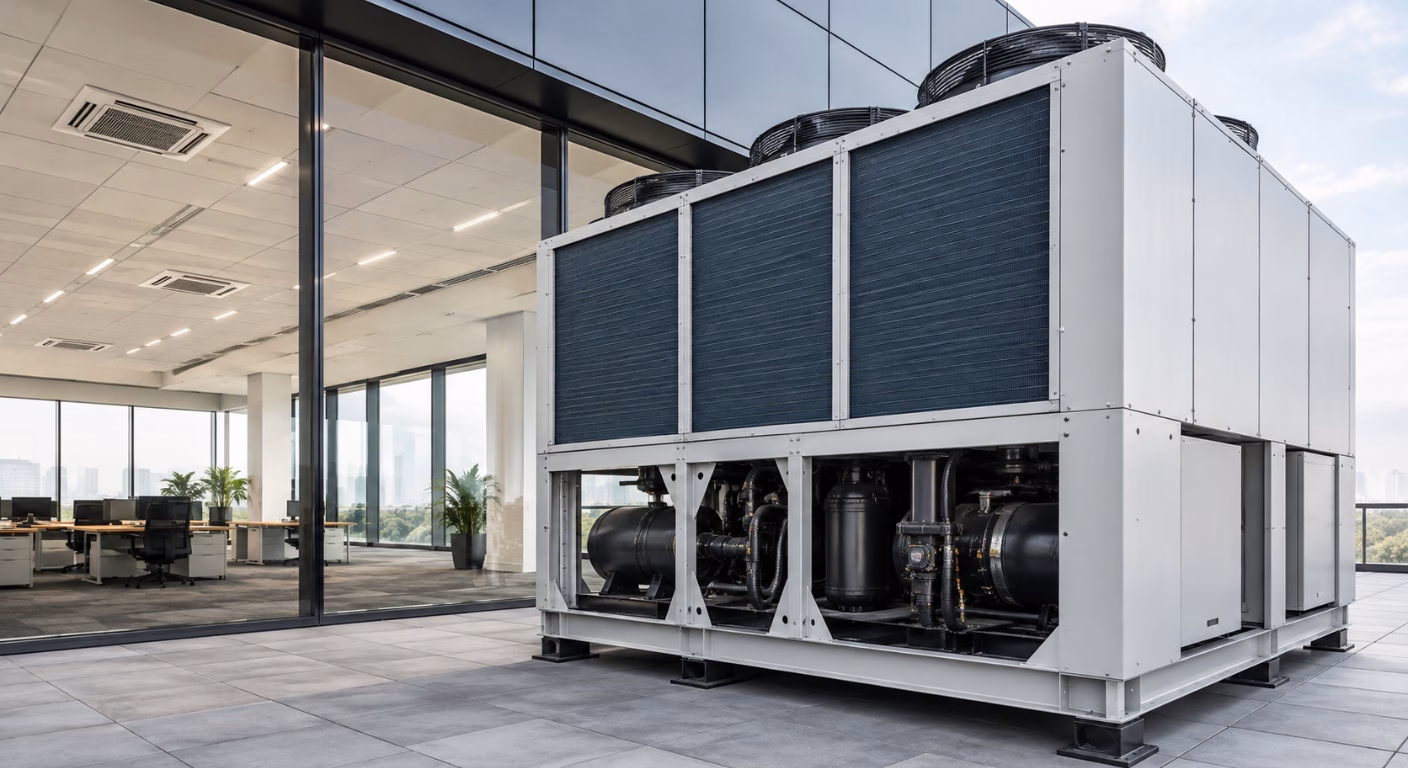

Практика показывает, что реальная когда окупается система чиллер фанкойл, наступает в течение 3–5 лет эксплуатации на коммерческих объектах площадью от 2000 м² за счет экономии электроэнергии и ремонтопригодности. Впереди межсезонье, и чтобы понять, как климатические колебания влияют на подготовку оборудования, загляните в нашу статью «Бабино лето 2026 в Украине: когда ожидать потепления в сентябре и октябре».
Профессиональный подбор оборудования – залог рентабельности ваших инвестиций
Проектирование чиллерной системы не терпит шаблонов. Ошибка в расчете гидродинамического сопротивления, некорректный подбор холодильной мощности или неправильный выбор автоматики могут увеличить срок окупаемости вдвое и привести к перерасходу электроэнергии.
Инженерная команда украинского бренда-производителя T-CLIM выполняет полный цикл работ: от теплотехнического расчета здания до производства, поставки и настройки холодильных установок. Наши специалисты детально проанализируют специфику вашего объекта, рассчитают оптимальную гидросхему и подберут оборудование с максимальной энергоэффективностью.
Обращайтесь в T-CLIM – мы поможем внедрить надежную систему охлаждения, которая начнет приносить прибыль за счет экономии ресурсов с первого дня запуска!
