Эффективность, надежность и долговечность промышленной холодильной установки напрямую зависят от рабочей среды, которая циркулирует в гидравлическом контуре. Главный вопрос, с которым сталкивается главный инженер или проектировщик при запуске объекта: какой теплоноситель выбрать для чиллера и что залить в систему охлаждения, чтобы обеспечить эффективный отвод тепла и избежать аварийных остановок.
Ошибки на этом этапе приводят к разрыву испарителей, разморозке трубопроводов, ускоренной коррозии и выходу из строя компрессорного оборудования. Рассмотрим подробнее, в чем заключается разница между водой и гликолем в системе охлаждения, и какой вариант станет оптимальным для ваших задач.

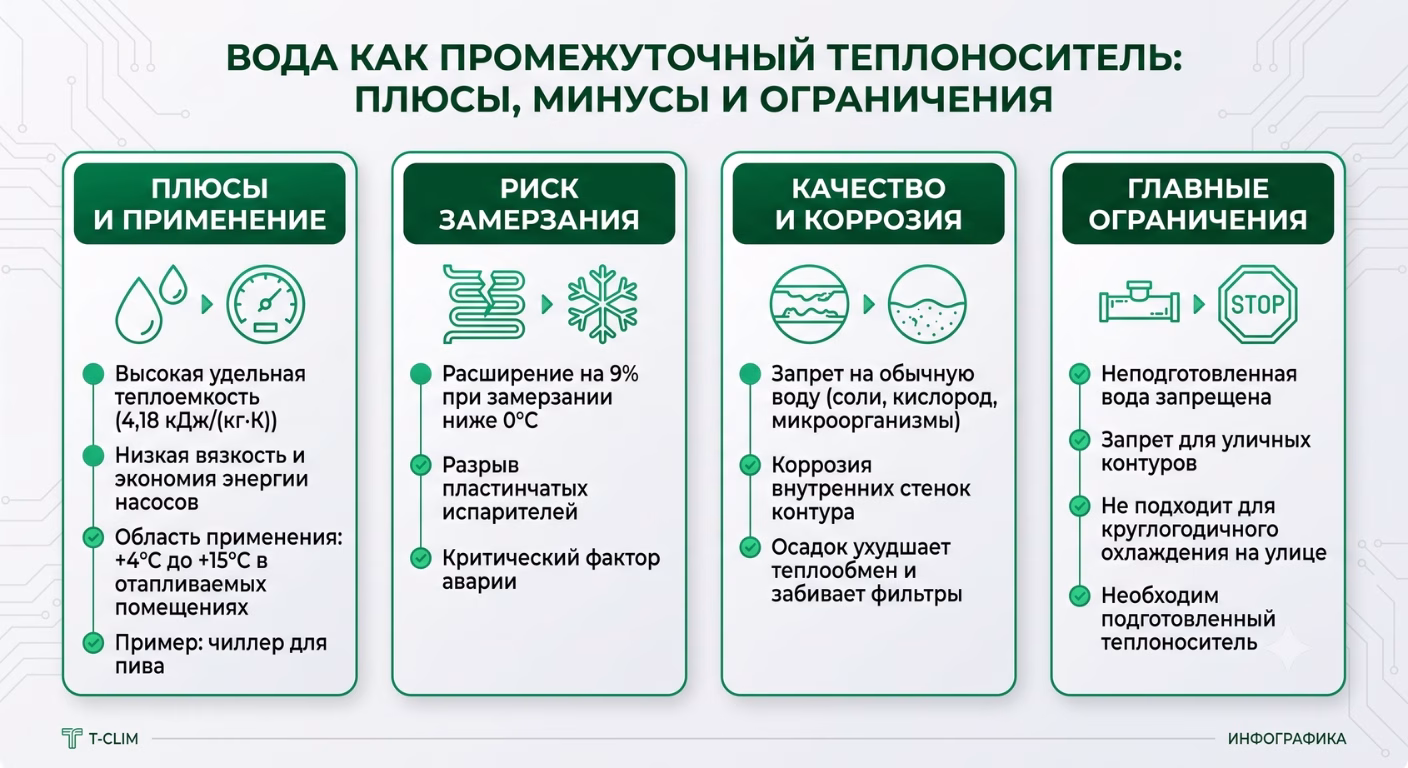

Вода как промежуточный теплоноситель: плюсы, минусы и ограничения
С точки зрения теплофизики, подготовленная вода – идеальный теплоноситель для системы охлаждения. Она обладает высочайшей удельной теплоемкостью (около 4,18 кДж/(кг·К)), низкой вязкостью и минимальным сопротивлением движению в трубопроводах. Это позволяет использовать насосы меньшей мощности и эксплуатировать гидромодули с минимальным энергопотреблением.
Водяное охлаждение широко применяется на объектах, где технологический процесс требует положительных температур (от +4 °C до +15 °C), а гидравлический контур полностью расположен внутри отапливаемого помещения. Типичный пример – специализированный чиллер для охлаждения пива, где необходимо строгое соблюдение температурных диапазонов сусла или сухих погребов.
Однако применение воды имеет критические ограничения:
- Риск замерзания. При снижении температуры среды ниже 0 °C вода расширяется на 9%, что неизбежно приводит к разрыву пластинчатых или кожухотрубных теплообменников чиллера.
- Качество среды. Главная причина, почему нельзя заливать обычную воду в чиллер, – наличие солей жесткости, растворенного кислорода и микроорганизмов.
- Коррозия и осадок. Неподготовленная вода или гликоль без ингибиторов разрушают внутренние стенки труб. Возникает коррозия и осадок от воды в системе охлаждения, которые выпадают на стенках испарителя, ухудшают теплообмен и засоряют фильтры.
Если гидравлический контур выходит на улицу или оборудование работает в режиме круглогодичного охлаждения, использование воды недопустимо.
Растворы гликолей: функционал, физические свойства и специфика работы
Чтобы исключить риск аварии, применяется незамерзающая жидкость для отопления и охлаждения – водно-гликолевый раствор. Главная задача антифриза – защита системы охлаждения от замерзания зимой при отрицательных температурах окружающей среды или при низкотемпературных технологических процессах.
Однако переход на гликоль требует коррекции инженерных расчетов чиллера. При добавлении гликоля физика процесса существенно меняется:
- Увеличиваются плотность и вязкость раствора гликоля для чиллера. Выросшая вязкость создает дополнительное гидравлическое сопротивление в трубопроводе.
- Снижается удельная теплоемкость среды (примерно на 10–20% по сравнению с чистой водой).
Это напрямую влияет на мощность и работу чиллера: холодильная мощность установки снижается, а производительность циркуляционного насоса падает. Для перекачки гликолевого раствора требуется более мощный насосный агрегат. В летний период это накладывает дополнительные нагрузки на гидравлику и холодильный контур. О том, почему летом возрастает нагрузка на компрессор, мы подробно разбирали в нашей предыдущей статье – эти факторы необходимо учитывать суммарно.
Пропиленгликоль или этиленгликоль: критерии выбора и безопасность
В промышленности используются два основных типа многоатомных спиртов. Извечный вопрос инженеров: пропиленгликоль или этиленгликоль – что предпочтительнее?
Этиленгликоль (MEG)
Обладает отличной теплопроводностью и низкой вязкостью среди гликолей, а также имеет доступную стоимость.
Минусы: высокая токсичность. Вред этиленгликоля для оборудования и человека заключается в его ядовитости: при попадании в организм или на кожу он вызывает тяжелые отравления. Кроме того, при утечках он может испортить готовую продукцию.
Область применения: замкнутые промышленные системы, химическое производство, ВВК, где исключен контакт с пищевыми продуктами и людьми.
Пропиленгликоль (MPG)
Нетоксичное, экологически безопасное вещество, зарегистрированное как пищевая добавка E1520.
Плюсы: безопасность при случайных протечках.
Область применения: системы охлаждения в пищевой промышленности – на молочных заводах, мясокомбинатах, предприятиях по производству напитков и в фармацевтике.
Сравнивая воду и пропиленгликоль для чиллера, стоит помнить: вода эффективнее переносит тепло, но пропиленгликоль снижает риски при эксплуатации системы при отрицательных температурах, а также подходит для предприятий пищевой промышленности.

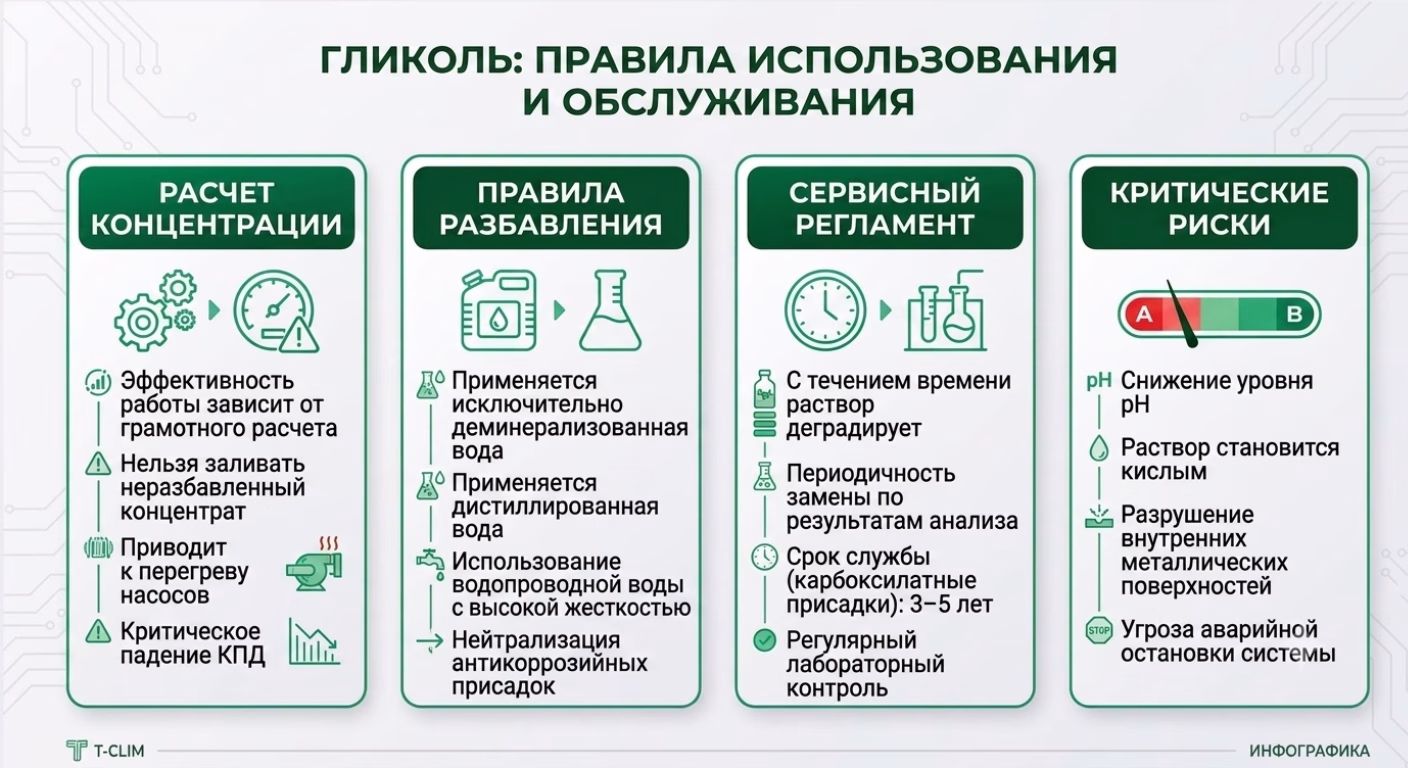

Расчет концентрации, правила разбавления и регламент обслуживания
Эффективность работы зависит от того, насколько грамотно выполнен расчет концентрации гликоля в системе охлаждения. Нельзя заливать неразбавленный концентрат в гидравлический контур – это приведет к перегреву насосов и критическому падению КПД.
Правильные пропорции этиленгликоля и воды, как и пропиленгликоля и воды, рассчитываются исходя из минимальной температуры замерзания (кристаллизации):
Концентрация гликоля (об. %) | Температура начала кристаллизации |
20% | −8 °C |
30% | −14 °C |
40% | −22 °C |
50% | −34 °C |
Для разбавления применяется исключительно деминерализованная или дистиллированная вода. Использование водопроводной воды с высокой жесткостью приведет к выпадению осадка и нейтрализации антикоррозийных присадок.
Сервисный регламент
С течением времени гликолевый раствор деградирует. Периодичность замены гликоля в чиллере определяют по результатам регулярного лабораторного анализа. В среднем срок службы качественного раствора с пакетом карбоксилатных присадок составляет от 3 до 5 лет.
Со временем в растворе снижается pH, он становится кислым и начинает разрушать металл. Если пренебрегать проверкой состояния теплоносителя и чиллера, возникнут проблемы с поддержанием технологического режима. Детальнее о причинах сбоев читайте в материалах «Как правильно подобрать чиллер для работы при высокой температуре воздуха» и «Почему холодильная камера не удерживает температуру летом».
Инженерный подбор оборудования и заправка чиллера T-CLIM
Выбор теплоносителя – это не просто покупка жидкости, а комплексный расчет всей гидравлической и холодильной системы. Тип рабочей среды определяет выбор диаметра трубопроводов, марки насоса, площади поверхностей пластинчатого теплообменника и мощности компрессорного блока.
Грамотная заправка чиллера, коррекция гидравлических параметров и адаптация системы под раствор гликоля или подготовленную воду требуют профессионального подхода.
Инженеры компании T-CLIM готовы взять на себя весь комплекс задач: от гидравлического расчета и проектирования до подбора оптимального теплоносителя и пусконаладки холодильного оборудования. Если вам необходима квалифицированная консультация, проведение аудита существующей системы или точный подбор чиллера под задачи вашего предприятия – обращайтесь к специалистам T-CLIM. Мы подберем надежное решение, рассчитанное на бесперебойную работу вашего производства в заданных эксплуатационных условиях.
