В современном производстве, где технологические процессы часто сопровождаются выделением значительного количества тепла, эффективное охлаждение воды играет ключевую роль. От правильного выбора системы охлаждения зависит не только стабильность работы оборудования, но и энергоэффективность, а значит, и экономические показатели предприятия. Среди наиболее распространенных решений для охлаждения воды на производстве выделяются чиллеры и градирни. В этой статье мы подробно разберем, что такое чиллер и что такое градирня, рассмотрим принцип работы чиллера и принцип работы градирни для охлаждения воды, выявим чем отличается градирня от чиллера простыми словами, а также выясним, что лучше выбрать градирню или чиллер для конкретных задач.

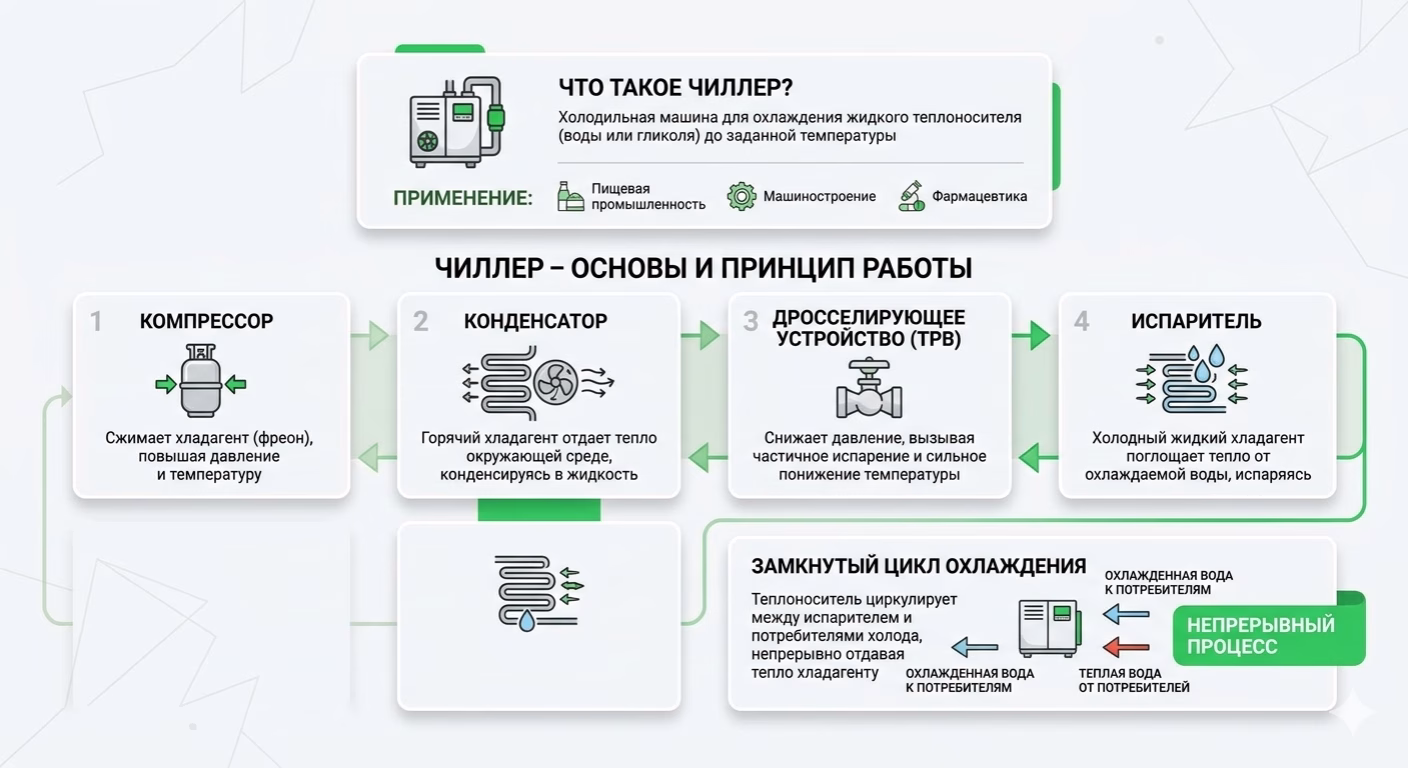

Чиллер – основы и принцип работы
Чиллер – это холодильная машина, предназначенная для охлаждения жидкого теплоносителя (чаще всего воды или водного раствора гликоля) до заданной температуры. Эти устройства активно используются для промышленного охлаждения в самых разных отраслях, от пищевой промышленности до машиностроения и фармацевтики.
Если говорить о принципе работы чиллера, то он основан на парокомпрессионном холодильном цикле. Основными компонентами чиллера являются:
- Компрессор: сжимает хладагент (фреон), повышая его давление и температуру.
- Конденсатор: горячий хладагент отдает тепло окружающей среде (воздуху или воде), конденсируясь в жидкость.
- Дросселирующее устройство (ТРВ): снижает давление жидкого хладагента, что приводит к его частичному испарению и значительному понижению температуры.
- Испаритель: холодный жидкий хладагент поглощает тепло от охлаждаемой воды, испаряясь.
Таким образом, чиллер обеспечивает замкнутый цикл охлаждения с чиллером, где теплоноситель циркулирует между испарителем чиллера и потребителями холода, непрерывно отдавая тепло хладагенту.
Для многих производств, особенно в литье пластмасс, необходим стабильный температурный режим. Так, например, чиллер для ТПА (термопластавтомата) обеспечивает точное и эффективное охлаждение форм, что критически важно для качества продукции и скорости цикла.
Чиллеры бывают разных типов:
- По типу охлаждения конденсатора: с воздушным охлаждением (тепло отводится воздуху с помощью вентиляторов) и с водяным охлаждением (тепло отводится воде, которая затем охлаждается в градирне).
- По конструкции: моноблочные (все компоненты в одном корпусе) и с выносным конденсатором.
Преимущества чиллеров заключаются в способности достигать низких температур охлаждения (вплоть до отрицательных значений), высокой точности поддержания температуры и относительной независимости от внешней среды (особенно для чиллеров с воздушным охлаждением).

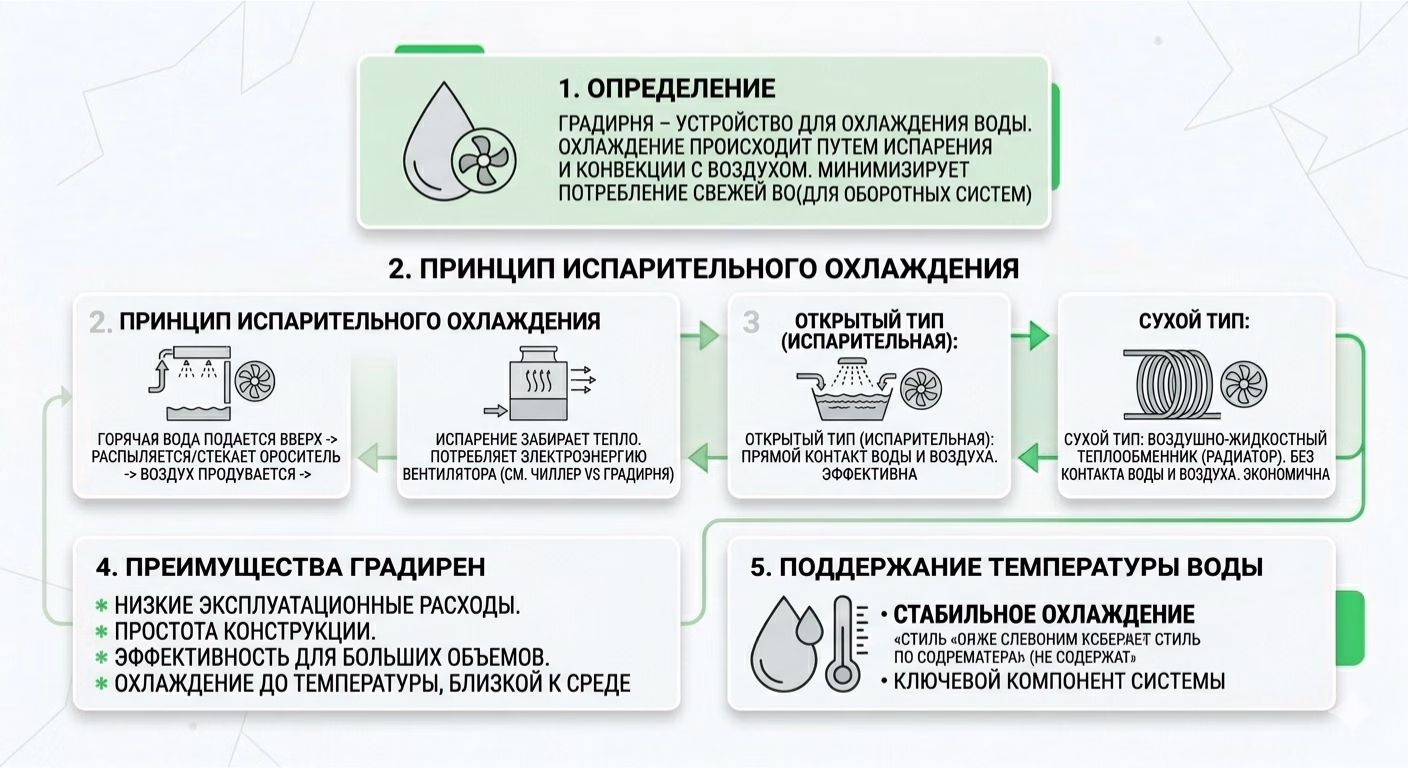

Градирня – основы и принцип работы
Градирня – это устройство для охлаждения воды путем испарения ее небольшой части и конвективного теплообмена с атмосферным воздухом. Она является ключевым элементом в системах оборотного водоснабжения чиллер или градирня, где важно минимизировать потребление свежей воды.
Принцип работы градирни для охлаждения воды базируется на явлении испарительного охлаждения. Горячая вода из технологического процесса подается в верхнюю часть градирни и распыляется через специальные форсунки или стекает по оросительному блоку, образуя пленку. Одновременно через градирню продувается воздух (естественной тягой или с помощью вентиляторов). При контакте воды с воздухом часть воды испаряется, забирая при этом значительное количество тепла из оставшейся воды.
Наиболее распространенной является градирня открытого типа, также известная как испарительная. В таких градирнях вода напрямую контактирует с воздухом. Охлажденная вода собирается в водосборном поддоне и возвращается в систему охлаждения.
Существуют также сухие градирни, которые работают по принципу воздушно-жидкостных теплообменников, то есть без прямого контакта воды с воздухом и, соответственно, без испарения. Такие градирни по сути являются большими радиаторами и не могут охладить воду ниже температуры сухого термометра воздуха.
Преимущества градирен включают относительно низкие эксплуатационные расходы на электроэнергию (по сравнению с чиллерами большой мощности, хотя это требует отдельного сравнения чиллера и градирни по энергопотреблению), простоту конструкции и эффективность при охлаждении больших объемов воды до температур, близких к температуре окружающей среды.

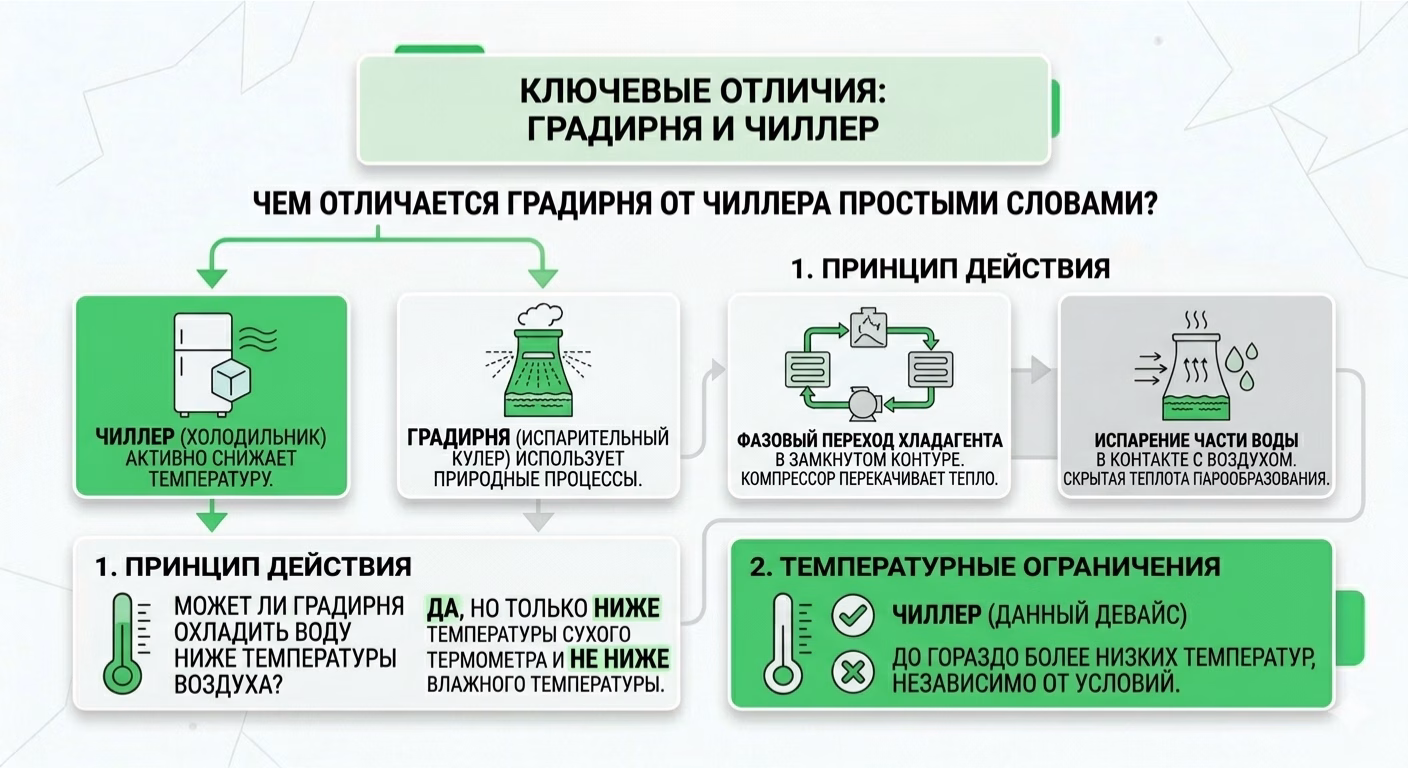

Ключевые отличия: градирня и чиллер
Чтобы понять, чем отличается градирня от чиллера простыми словами, представим их так: чиллер – это холодильник, который активно снижает температуру, а градирня – это скорее испарительный кулер, который использует природные процессы для отвода тепла.
Основное отличие кроется в принципе действия:
- Чиллер использует фазовый переход хладагента (испарение и конденсация) в замкнутом контуре под давлением, активно перекачивая тепло с помощью компрессора.
- Градирня охлаждает воду за счет испарения ее небольшой части в контакте с атмосферным воздухом, используя скрытую теплоту парообразования.
Это различие напрямую влияет на ограничения по температуре охлаждения. Главный вопрос: может ли градирня охладить воду ниже температуры воздуха? Ответ: да, но только ниже температуры сухого термометра воздуха и не ниже температуры влажного термометра. Это связано с тем, что испарение происходит эффективнее при низкой влажности воздуха. Чиллер же, благодаря компрессионному циклу, способен охладить воду до гораздо более низких температур, независимо от влажности и температуры окружающего воздуха.
Существуют также ситуации, в каких случаях нельзя использовать градирню. Например, если требуется охлаждение воды до температур ниже +25°C при высокой влажности и температуре воздуха, градирня будет неэффективна или не сможет достичь требуемых параметров. Также градирни не подходят для применений, где качество воды критически важно, поскольку вода в открытых градирнях подвержена загрязнению из атмосферы и требует регулярной водоподготовки.
Сравнительный анализ и выбор системы
Выбор между чиллером и градирней или их комбинацией – это комплексное решение, зависящее от множества факторов, включая требуемую температуру охлаждения, объем воды, климатические условия, доступность воды и бюджет.
Сравнение чиллера и градирни по энергопотреблению показывает, что чиллеры, особенно большой мощности, потребляют значительно больше электроэнергии за счет компрессоров. Градирни, как правило, потребляют меньше электроэнергии (для вентиляторов и насосов), но требуют постоянного пополнения воды для компенсации потерь на испарение.
Расходы на эксплуатацию чиллера и градирни также различаются. Для чиллера это в основном стоимость электроэнергии и периодическое обслуживание фреонового контура. Для градирни добавляются расходы на воду, водоподготовку (реагенты для предотвращения образования накипи и биообрастаний) и регулярную чистку. Разница в обслуживании чиллера и градирни также заметна: чиллер требует внимания к компрессору, испарителю и конденсатору, а градирня – к форсункам, оросительному блоку, водосборному поддону и системе водоподготовки.
Так что лучше выбрать градирню или чиллер?
- Если вам необходимо охлаждение воды до низких температур (ниже температуры окружающей среды по влажному термометру, вплоть до 0°C и ниже) и/или требуется высокая точность поддержания температуры, то чиллер – ваш выбор.
- Если же требуется охлаждение больших объемов воды до температур, близких к температуре окружающей среды, и вы готовы к потерям воды на испарение и регулярной водоподготовке, градирня может быть более экономичным решением с точки зрения начальных инвестиций и электроэнергии.
Иногда оптимальным решением является использование обеих систем. Например, зачем нужна градирня для чиллера? Градирня используется для охлаждения воды, которая, в свою очередь, охлаждает конденсатор чиллера (чиллер с водяным охлаждением конденсатора). Такая схема повышает энергоэффективность чиллера, особенно в жарком климате, так как вода является более эффективным теплоносителем для конденсатора, чем воздух. Это пример того, как система охлаждения воды может быть гибридной и максимально эффективной.
Также стоит рассмотреть вопрос: сухая градирня или чиллер что эффективнее? Сухая градирня (драйкулер) не потребляет воду, но ее эффективность ограничена температурой сухого термометра воздуха. Она не может охладить воду ниже этой температуры. Чиллер же не имеет такого ограничения, но требует больше энергии. Выбор зависит от требуемой температуры, доступности воды и экологических требований.
Интеграция и эффективность
Эффективность промышленного охлаждения зависит не только от выбора основного оборудования, но и от его правильной интеграции в общую систему охлаждения воды. При проектировании оборотного водоснабжения чиллер или градирня необходимо учитывать все аспекты: объем тепловой нагрузки, требуемые температуры, качество доступной воды, климатические условия и, конечно, бюджет.
Разнообразие промышленных задач требует различных подходов. Например, для некоторых задач, где требуется высокая точность и стабильность температуры, незаменимы чиллеры. А для других, где достаточно охлаждения до температур, близких к окружающей среде, и есть возможность компенсировать потери воды, градирни будут более выгодны. Мы уже говорили о том, что такое система «чилер-фанкойл»? – это еще один пример интеграции, где чиллер выступает источником холода для системы кондиционирования. И если вы задавались вопросом, можно ли использовать чилер для отопления?, то это указывает на универсальность некоторых моделей, способных работать как тепловые насосы.
Ваш путь к оптимальному охлаждению
Выбор между градирней и чиллером – это не вопрос "лучше" или "хуже", а вопрос "подходит для конкретной задачи". Каждая из этих систем имеет свои преимущества и ограничения, и только глубокий анализ потребностей вашего производства поможет принять верное решение. От точности расчетов и грамотного подбора оборудования напрямую зависит стабильность производственных процессов, минимизация эксплуатационных расходов и долговечность инвестиций.
